Umfassender Leitfaden für Glasfaser-Spleißmuffen

Glasfaser-Spleißkästen sind entscheidende Komponenten in der modernen Telekommunikation, da sie zuverlässige Verbindungen gewährleisten, indem sie Glasfaserspleiße vor Umwelteinflüssen schützen. Ob in rauen Außenumgebungen oder in Innenräumen eingesetzt, diese Kästen sichern die Integrität von Glasfasernetzen. Dieser Leitfaden untersucht die Grundlagen von Glasfaser-Spleißkästen, deren Typen, Auswahlkriterien, Installationsmethoden und aufkommende Trends, mit dem Fokus darauf, Netzwerkingenieuren und Beschaffungsspezialisten fundierte Entscheidungen zu ermöglichen.

Was ist ein Glasfaser-Spleißkasten?

Ein Glasfaser-Spleißkasten, auch als Glasfaser-Spleißgehäuse bekannt, ist ein Gerät, das dazu entwickelt wurde, Glasfaserspleiße aufzunehmen und zu schützen, um sichere Verbindungen sowohl in Innen- als auch in Außenumgebungen zu gewährleisten. Diese Kästen schützen Spleiße vor Feuchtigkeit, Staub, UV-Strahlung und mechanischer Belastung und erhalten die Signalintegrität in Anwendungen wie FTTH (Fiber to the Home), FTTA (Fiber to the Antenna) und Rechenzentrumsnetzwerken. Gemäß den Telcordia GR-771 Standards muss ein zuverlässiger Kasten Umgebungsbelastungen standhalten und gleichzeitig einfachen Zugang für Wartungsarbeiten ermöglichen.

Einblick: Glasfaser-Spleißkästen sind nicht nur schützende Gehäuse; sie sind so konstruiert, dass sie strengen Industriestandards entsprechen und langfristige Zuverlässigkeit in verschiedenen Anwendungen gewährleisten – vom städtischen Breitband bis hin zu ländlichen 5G-Installationen.

Arten von Glasfaser-Spleißkästen

Glasfaser-Spleißgehäuse gibt es in verschiedenen Ausführungen, um unterschiedliche Installationsszenarien zu bedienen. Nachfolgend sind die wichtigsten Typen aufgeführt:

Horizontale (In-Line) Kästen

Horizontale Kästen, oft zylindrisch oder flach, werden häufig für Freileitungs- oder unterirdische Anwendungen eingesetzt. Sie beherbergen typischerweise mehrere Spleißtabletts (z. B. 12 oder 24 Fasern pro Tablett) und sind für einfachen Zugang ausgelegt. Ein horizontaler Kasten für 96 Fasern kann beispielsweise vier 24-Faser-Tabletts enthalten, ideal für hochdichte Netzwerke. Diese Kästen bestehen aus hochfestem Kunststoff und bieten wasser- und staubdichten Schutz (IP68).

Vertikale (Dome) Kästen

Vertikale oder Dome-Kästen werden aufgrund ihres kompakten, kuppelförmigen Designs bevorzugt für Erdverlegungen eingesetzt. Sie verfügen über eine hohe Abdichtung, um das Eindringen von Wasser und Insekten zu verhindern, was sie für raue unterirdische Umgebungen geeignet macht. Beispielsweise kann ein Dome-Kasten mit fünf Eingangsöffnungen bis zu 24 Spleiße mit zwei 12-Faser-Tabletts unterstützen.

Glasfaser-Spleißgehäuse für Innenräume

Glasfaser-Spleißgehäuse für Innenräume sind für kontrollierte Umgebungen wie Rechenzentren oder Bürogebäude konzipiert. Diese Gehäuse priorisieren Platzeffizienz und einfachen Zugang gegenüber extremer Witterungsbeständigkeit. Sie unterstützen oft geringere Faserzahlen (z. B. 12–48 Fasern) und sind sowohl mit Singlemode- als auch mit Multimode-Kabeln kompatibel.

Einblick: Innenraumgehäuse sind entscheidend für FTTH-Installationen, bei denen kompakte Bauweise und schnelle Installation priorisiert werden, um der wachsenden Nachfrage nach Hochgeschwindigkeitsinternet in Wohn- und Geschäftsräumen gerecht zu werden.

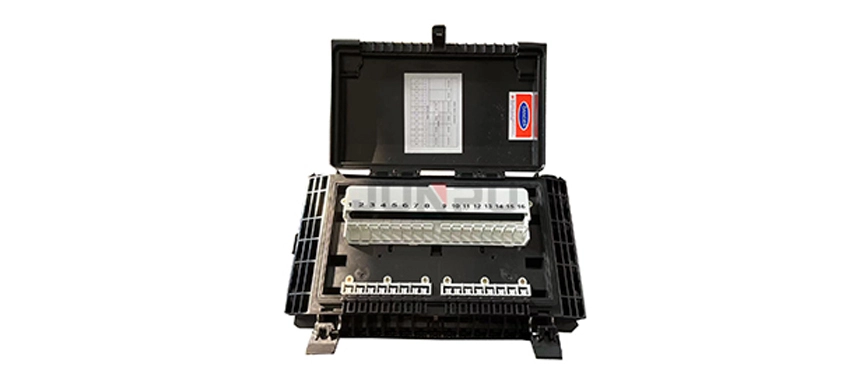

Wandmontierte Glasfaser-Spleißgehäuse

Wandmontierte Glasfaser-Spleißgehäuse sind vielseitige Lösungen sowohl für Innen- als auch für Außenbereiche. Sie werden an Wänden oder Masten befestigt und bieten eine platzsparende Option für städtische Installationen. Diese Gehäuse verfügen oft über modulare Designs, sodass Techniker Spleißtabletts bei Bedarf hinzufügen oder umkonfigurieren können.

Wesentliche Merkmale wasserdichter Glasfaser-Spleißkästen

Wasserdichte Glasfaser-Spleißkästen sind für den Außeneinsatz konzipiert, insbesondere in Umgebungen, die Feuchtigkeit, Staub oder extremen Temperaturen ausgesetzt sind. Zu den Hauptmerkmalen gehören:

IP68-Schutzklasse: Bietet vollständigen Schutz gegen Staub und längeres Untertauchen in Wasser, ideal für Glasfaser-Spleißgehäuse im Außenbereich.

UV-beständige Materialien: Verhindert Schäden durch längere Sonneneinstrahlung.

Wiederzugängliches Design: Ermöglicht Technikern den Zugang zu Spleißen, ohne die Abdichtung zu beeinträchtigen.

Gel-gedichtete Ports: Verbessert die Wasserdichtigkeit durch Abdichten der Kabeleingänge.

Einblick: Die IP68-Schutzklasse ist ein unverzichtbares Merkmal für Außenkästen, da sie laut Branchenstudien Zuverlässigkeit unter extremen Bedingungen garantiert und die Wartungskosten im Vergleich zu nicht klassifizierten Alternativen um bis zu 30 % senkt.

Wie wählt man das richtige Glasfaser-Spleißgehäuse aus?

Die Auswahl des geeigneten Glasfaser-Spleißkastens hängt von mehreren Faktoren ab:

Kabelkompatibilität

Stellen Sie sicher, dass der Kasten den Kabeltyp (z. B. Singlemode oder Multimode) und den Durchmesser unterstützt. Beispielsweise erfordern Bündeladern (Loose Tube Cables) Kästen mit kompatiblen Portgrößen, um Signalverluste zu vermeiden.

Umweltschutz

Für Glasfaser-Spleißgehäuse im Außenbereich priorisieren Sie IP68-zertifizierte, UV-beständige Kästen. Innenraumgehäuse benötigen möglicherweise weniger strenge Schutzarten, sollten aber dennoch vor Staub und Feuchtigkeit schützen.

Spleißkapazität und Skalierbarkeit

Wählen Sie einen Kasten mit ausreichend Spleißtabletts für den aktuellen und zukünftigen Bedarf. Hochkapazitive Kästen (z. B. 96 Fasern) sind ideal für Backbone-Netzwerke, während kleinere Kästen für Anschlussleitungen geeignet sind.

Einfache Installation und Wartung

Entscheiden Sie sich für Kästen mit werkzeuglosem Design oder vorinstallierten Spleißtabletts, um die Installationszeit zu verkürzen. Wiederzugängliche Kästen vereinfachen die Wartung, insbesondere in dynamischen Netzwerken wie 5G-Fronthaul.

Einblick: Skalierbarkeit ist in modernen Netzwerken entscheidend. Ein Kasten, der modulare Erweiterungen unterstützt, kann bis zu 20 % der Upgrade-Kosten einsparen, indem er zukünftige Fasererweiterungen ohne Austausch ermöglicht.

Installationsanleitung für Glasfaser-Spleißgehäuse

Eine ordnungsgemäße Installation gewährleistet die Langlebigkeit und Leistungsfähigkeit von Glasfaser-Spleißkästen. Nachfolgend sind die wichtigsten Schritte für verschiedene Szenarien aufgeführt:

Freileitungsinstallation

• Spleißposition wählen: Wählen Sie zugängliche, sichere Standorte, um Gefahren zu vermeiden.

• Kasten montieren: Verwenden Sie ein hochfestes Stahltragseil, um den Kasten an Strommasten zu befestigen.

• Kabelvorbereitung: Kabel abisolieren und reinigen, um Schäden an den Fasern zu vermeiden.

• Spleißen und Abdichten: Spleiße in Tabletts einlegen und Ports mit Gel oder mechanischen Dichtungen verschließen.




Erdverlegung

• Grabstätte vorbereiten: Stellen Sie sicher, dass der Standort frei von Steinen und Schmutz ist.

• Kasten installieren: Platzieren Sie den Dome-Kasten in einem Schutzbehälter oder direkt im Erdreich.

• Sorgfältig abdichten: Verwenden Sie wasserdichte Dichtungen, um das Eindringen von Feuchtigkeit zu verhindern.

• Verbindungen testen: Überprüfen Sie die Signalintegrität nach der Installation.




Wandmontage

Standort auswählen: Wählen Sie eine stabile, zugängliche Wand oder einen Mast.

Gehäuse sichern: Verwenden Sie Halterungen, um das Gehäuse fest zu montieren.

Kabel organisieren: Führen Sie die Kabel ordentlich, um Spannungen auf die Spleiße zu vermeiden.

Abdichten und testen: Dichtungen anbringen und die Verbindung testen.

Einblick: Eine ordnungsgemäße Installation reduziert Signalverluste um bis zu 15 % und verlängert die Lebensdauer des Kastens, wodurch sich die Schulung von Technikern in standardisierten Verfahren als lohnende Investition erweist.

Wartungs- und Fehlerbehebungstipps

Regelmäßige Inspektionen: Überprüfen Sie Dichtungen und Kabel alle 6–12 Monate auf Abnutzung.

Reinigung: Verwenden Sie Trocken- oder Nassreinigungsmethoden (z. B. Isopropylalkohol) für Adapter und Steckverbinder.

Fehlerbehebung bei Signalverlust: Untersuchen Sie Spleiße auf Biegungen oder Verunreinigungen mit einem OTDR (Optical Time-Domain Reflectometer).

Wiederzugängliche Kästen: Stellen Sie sicher, dass die Dichtungen nach dem Zugriff auf den Kasten intakt bleiben.

Branchentrends und Innovationen

Die Nachfrage nach Glasfaser-Spleißkästen wächst mit dem Ausbau von 5G- und FTTH-Netzwerken. Zu den Innovationen gehören:

Werkzeuglose Kästen: Vereinfachen Installation und Wartung.

Umweltfreundliche Materialien: Verwendung von recycelbaren Kunststoffen zur Erreichung von Nachhaltigkeitszielen.

Hochkapazitive Designs: Unterstützung für 144+ Fasern zur Deckung des 5G-Fronthaul-Bedarfs.

Intelligente Kästen: Integration von Sensoren zur Echtzeitüberwachung von Umgebungsbedingungen.

Einblick: Der Aufstieg von 5G treibt die Nachfrage nach hochkapazitiven, witterungsbeständigen Kästen an. Der globale Markt für Glasfaser-Spleißkästen wird laut Grand View Research von 2023 bis 2030 voraussichtlich mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 7,2 % wachsen.

Häufig gestellte Fragen (FAQ)

Was ist ein wasserdichter Glasfaser-Spleißkasten?
Ein wasserdichter Glasfaser-Spleißkasten ist ein Schutzgehäuse, das dazu dient, Glasfaserspleiße in Außenumgebungen zu schützen und über eine IP68-Schutzklasse gegen Wasser- und Staubeintritt verfügt.
