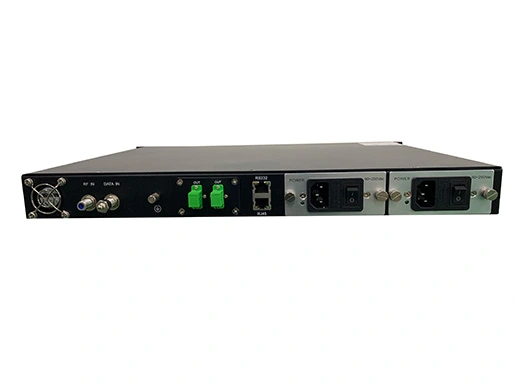

1550nm direkt modulierter Sender, unterstützt 30 km

Entsprechend der tatsächlichen Übertragungsentfernung kann eine präzise Kompensation in 1-km-Schritten erfolgen. Die maximale Kompensationsentfernung beträgt 50 km. Es wird hauptsächlich in der großflächigen Abdeckung und Punkt-zu-Punkt-Übertragung über große Entfernungen in sekundären Glasfasernetzen eingesetzt. Es bietet eine hochwertige, aber kostengünstige Lösung für die Umsetzung von Triple-Play- und FTTx-Übertragungssystemen.

Eigenschaften des 1550 nm direkt modulierten Senders mit Unterstützung für 30 km

• Es verwendet fortschrittliche elektrische Dispersionskompensationstechnologie. Entsprechend der tatsächlichen Übertragungsentfernung kann eine präzise Kompensation in 1-km-Schritten erfolgen. Die maximale Kompensationsentfernung beträgt 50 km.

• Es verwendet einen originalen Low-Chirp- und hochlinearen DFB-Laser als Signalquelle.

• Die perfekte Vorverzerrungsschaltung gewährleistet die perfekte Leistung von CTB und

CSO bei hohem CNR-Wert.

• Die automatische Verstärkungsregelung (AGC) ermöglicht einen stabilen Ausgang bei unterschiedlichen RF-Eingangspegeln.

• Verschiedene Netzwerke können durch OMI-Anpassung optimiert werden.

• Vollautomatische Gehäusetemperaturregelung, intelligente Lüfter; die Lüfter starten, wenn die Gehäusetemperatur 30 °C erreicht.

• Integrierte doppelte Backup-Stromversorgung, Hot-Plug und automatische Umschaltung unterstützt.

• Die Arbeitsparameter des gesamten Geräts werden von einem Mikroprozessor gesteuert

und die LCD-Statusanzeige auf dem Frontpanel verfügt über zahlreiche Funktionen wie Laserstatusüberwachung, Parameteranzeige, Fehleralarm, Netzwerkmanagement usw.; sobald die Arbeitsparameter des Lasers vom zulässigen, softwaremäßig eingestellten Bereich abweichen, alarmiert das System umgehend.

• Standard-RJ45-Schnittstelle, die Fernnetzwerkverwaltung über

SNMP und WEB unterstützt.

Installation

2.1 Vorbereitung vor der Installation

2.1.1 Bitte überprüfen Sie das Gerät auf offensichtliche Mängel.

2.1.2 Bitte überprüfen Sie, ob das Zubehör vollständig ist und die Qualitätskarten vorhanden sind.

Falls nicht, wenden Sie sich bitte an den Vertrieb oder Händler.

2.2 Installation

2.2.1 Bitte lassen Sie einen Abstand von ca. 4,5 cm zwischen den Geräten zur Belüftung.

2.2.2 Bitte stellen Sie sicher: Die Steckdose funktioniert einwandfrei und ist ordnungsgemäß geerdet; Der

Widerstand ≤4 Ω; 220-V-Stromversorgung mit drei Kabeln, das mittlere sollte mit der

Erde verbunden sein. Eine falsche Erdung kann das Gerät beschädigen oder die Signalqualität beeinträchtigen.

2.2.3 Bitte stellen Sie sicher, dass der Schlüssel vor dem Anschließen der Stromversorgung auf AUS steht.

2.2.4 Bitte halten Sie die Schnittstelle der Faser vor dem Anschließen der Faser sauber. Der

Stecker kann FC/APC oder SC/APC sein.

3.2 Haupttechnische Parameter
