Die Kernkomponenten eines Glasfaserkommunikationssystems verstehen

Die grundlegenden Elemente eines faseroptischen Kommunikationssystems bilden das Fundament der modernen Hochgeschwindigkeitsdatenübertragung. Diese Kernkomponenten eines optischen Faserkommunikationssystems – Sender, Lichtwellenleiter, Empfänger sowie unterstützende Elemente wie Verstärker und Multiplexer – ermöglichen blitzschnelle, störungsfreie Kommunikation über enorme Entfernungen.

Im Gegensatz zu kupferbasierten Systemen übertragen Glasfasern Daten als Lichtimpulse und bieten so massive Bandbreite, minimale Verluste und Immunität gegenüber elektromagnetischen Störungen. Dieser Leitfaden erläutert jede Komponente der faseroptischen Kommunikation, erklärt ihre Funktionen, ihre Integration und praktische Anwendungen. Als führender Hersteller von FTTH- und KTV-Lösungen bietet Junpu zuverlässige optische Kommunikationskomponenten – von Kabeln bis zu Spleißkassetten. Ob Sie Systeme studieren, entwerfen oder Komponenten beschaffen – verstehen Sie diese Grundlagen, um zukunftssichere Systeme aufzubauen.

Was ist ein faseroptisches Kommunikationssystem?

Ein faseroptisches Kommunikationssystem verwendet dünne Glas- oder Kunststofffasern, sogenannte Lichtwellenleiter, um Daten als Lichtimpulse zu übertragen. Diese Technologie ist das Rückgrat der modernen Telekommunikation und bietet hohe Bandbreite, niedrige Signalverluste und Widerstandsfähigkeit gegen lästige elektromagnetische Störungen. Ob Sie Filme in 4K streamen oder Rechenzentren über Ozeane hinweg verbinden – Glasfasern machen es mit unübertroffener Effizienz möglich.

Warum das ein großer Fortschritt ist: Im Vergleich zu Kupferkabeln, die auf elektrischen Signalen beruhen, verwenden Glasfasern Licht, was sie schneller, sicherer und weniger anfällig für Störungen macht. Kein Wunder, dass Unternehmen und Telekommunikationsanbieter auf sie für die Fernkommunikation mit hoher Geschwindigkeit schwören.

Kernkomponenten eines faseroptischen Kommunikationssystems

Kommen wir zum Kern des Systems. Ein faseroptisches Kommunikationssystem umfasst drei grundlegende Elemente – Sender, Faser und Empfänger – sowie unterstützende Komponenten, die einen reibungslosen Betrieb gewährleisten.

Optischer Sender

Betrachten Sie den optischen Sender als Startpunkt. Er wandelt elektrische Signale (z. B. Ihre Videoanrufdaten) in Lichtimpulse um. Die Schlüsselkomponente ist die Lichtquelle, entweder eine Leuchtdiode (LED) oder eine Laserdiode.

· LEDs: Ideal für kurze Distanzen und niedrigere Datenraten, etwa in Büronetzen oder lokalen Netzen (LAN). Sie sind erschwinglich und weniger temperaturempfindlich.

· Laserdioden: Perfekt für große Entfernungen und hohe Geschwindigkeiten, z. B. bei Seekabeln. Sie erzeugen einen fokussierten Strahl, benötigen aber präzise Bedingungen, um ihr volles Potenzial zu entfalten.

Der Sender enthält außerdem eine elektrische Treiberschaltung, die das Signal verstärkt und moduliert, um es an die Lichtquelle anzupassen. Dadurch wird sichergestellt, dass die Lichtimpulse Ihre Daten präzise übertragen.

Einblick: Die Wahl zwischen LEDs und Laserdioden hängt vom Umfang Ihres Projekts ab. Für ein kleines Unternehmensnetzwerk halten LEDs die Kosten niedrig. Für globale Telekommunikationsnetze sind Laserdioden aufgrund ihrer Leistung und Reichweite die erste Wahl.

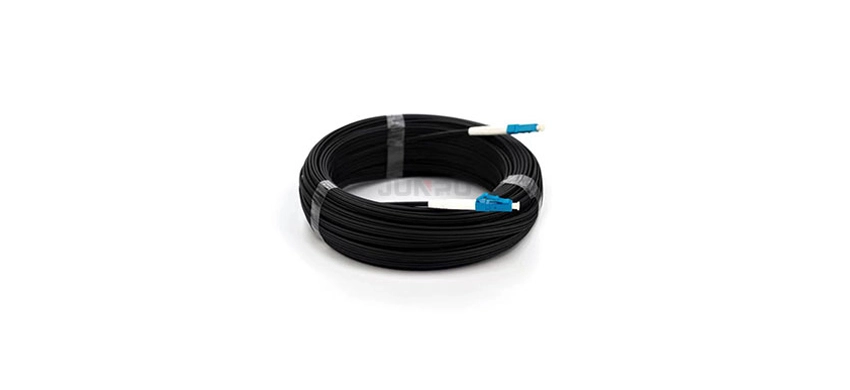

Optisches Faserkabel

Das optische Faserkabel ist die Autobahn, auf der die Lichtimpulse reisen. Es ist ein Wunderwerk der Technik, das aus mehreren Schichten besteht:

· Kern: Der dünne Glas- oder Kunststoffmittelpunkt, in dem das Licht reist.

· Mantel: Eine Schicht um den Kern, die das Licht durch Totalreflexion zurückreflektiert und so das Signal stark hält.

· Puffer/Beschichtung: Schützt die Faser vor physischen Schäden und Feuchtigkeit.

· Außenmantel: Die äußere Schicht, die das Kabel vor Umwelteinflüssen schützt.

Fasertypen:

· Singlemode-Faser: Hat einen winzigen Kern (8–10 Mikrometer), ideal für große Entfernungen mit minimalem Signalverlust. Wird in Telekom-Backbones eingesetzt.

· Multimode-Faser: Hat einen größeren Kern (50–62,5 Mikrometer), geeignet für kürzere Distanzen wie Rechenzentren aufgrund höherer Dispersion.

Einblick: Singlemode-Fasern sind teurer, aber für die Weitverkehrskommunikation unschlagbar, während Multimode-Fasern für kürzere Strecken wie Campusnetze kosteneffizient sind.

Optischer Empfänger

Der optische Empfänger ist die Ziellinie – er fängt die Lichtimpulse ein und wandelt sie wieder in elektrische Signale um. Seine Kernkomponente ist der Fotodetektor, meist eine Fotodiode (z. B. PN- oder Lawinenfotodiode), die Licht erkennt und einen elektrischen Strom erzeugt.

· Wichtige Teile:

Fotodetektor: Wandelt Licht in ein elektrisches Signal um.

Transimpedanzverstärker (TIA): Verstärkt das schwache Signal für mehr Klarheit.

Signalverarbeitungseinheit: Dekodiert das Signal, damit Ihr Gerät (z. B. Telefon oder Computer) es nutzen kann.

Empfänger müssen empfindlich genug sein, um schwache Signale nach langen Reisen zu erfassen, und schnell genug, um Hochgeschwindigkeitsdaten zu verarbeiten.

Einblick: Lawinenfotodioden sind teurer, bieten aber eine überragende Empfindlichkeit für Langstreckensysteme, während PN-Fotodioden eine kostengünstige Wahl für kürzere Aufbauten sind.

Unterstützende Komponenten eines optischen Faserkommunikationssystems

Die Kernkomponenten erhalten viel Unterstützung durch Nebendarsteller. Diese zusätzlichen optischen Kommunikationskomponenten sind für die Systemleistung und -flexibilität unerlässlich:

· Steckverbinder: Sorgen für eine präzise Faserausrichtung, um Signalverluste zu minimieren (z. B. SC-, LC-, ST-Stecker).

· Optische Verstärker: Verstärken Lichtsignale über große Entfernungen, ohne sie in elektrische Signale umzuwandeln. Erbium-dotierte Faserverstärker (EDFAs) sind eine beliebte Wahl.

· Multiplexer: Kombinieren mehrere Signale auf einer Faser mithilfe von Techniken wie Wellenlängenmultiplex (WDM).

· Spleiße: Verbinden Fasern nahtlos, entweder mechanisch oder durch Lichtbogenspleißen.

Einblick: Optische Verstärker wie EDFAs sind eine kostengünstige Möglichkeit, die Signalreichweite ohne teure Repeater zu verlängern, was sie für globale Netze entscheidend macht.

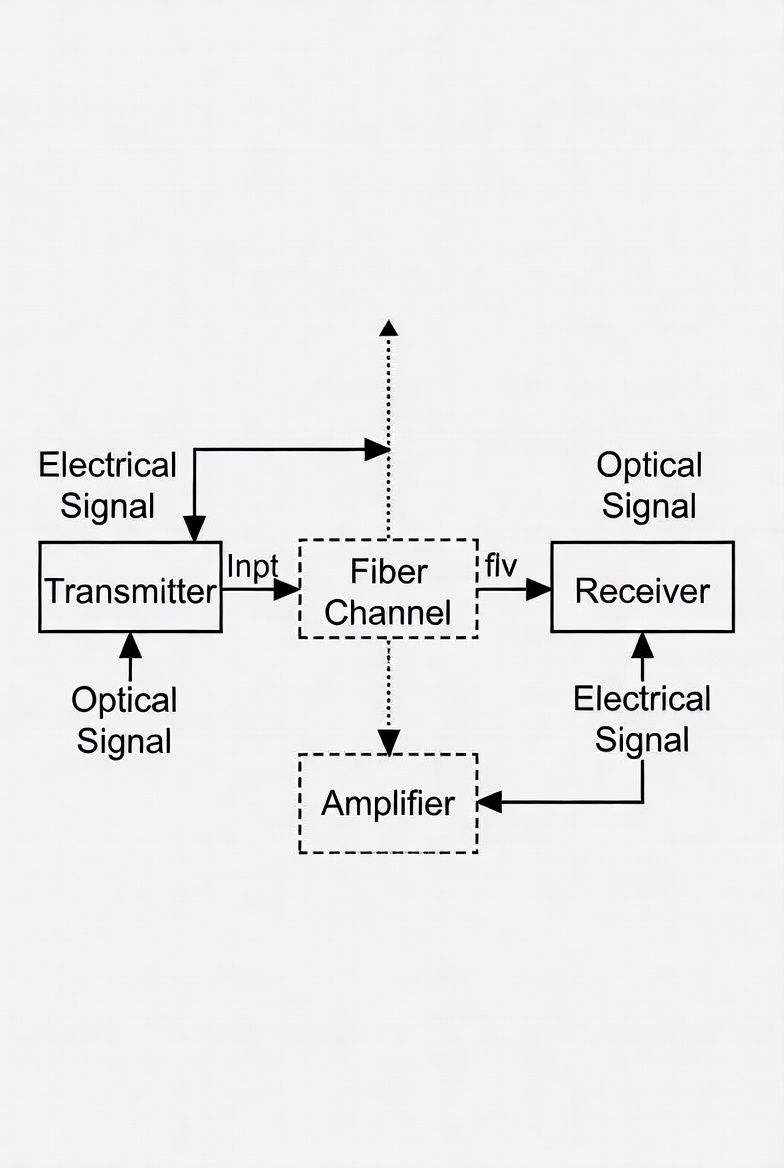

Blockschaltbild eines faseroptischen Kommunikationssystems

Um zu visualisieren, wie die grundlegenden Elemente eines faseroptischen Kommunikationssystems interagieren, ist hier ein Standard-Blockschaltbild, das den vollständigen Signalfluss von der Quelle zum Ziel darstellt.

Blockschaltbildbeschreibung

Das typische Blockschaltbild eines faseroptischen Kommunikationssystems umfasst die folgenden aufeinanderfolgenden Stufen:

Informationsquelle → Liefert die ursprünglichen Daten (Sprache, Video, Text usw.) als elektrisches Signal.

Codierer / Modulator → Codiert die Daten (z. B. digitale Codierung oder analoge Modulation) und bereitet sie für die Übertragung vor.

Sender (Elektrisch-Optischer Wandler - E/O) → Wandelt das elektrische Signal mithilfe einer Lichtquelle (LED oder Laserdiode), die von einer Modulationsschaltung angesteuert wird, in optische Impulse um.

Faserkanal (Optisches Faserkabel) → Überträgt die Lichtimpulse über große Entfernungen mit minimalen Verlusten, dank Totalreflexion im Kern und Mantel.

Optischer Verstärker (optional) → Verstärkt das geschwächte optische Signal für die Weitverkehrsübertragung (z. B. mit einem Erbium-dotierten Faserverstärker - EDFA), ohne es wieder in elektrische Form umzuwandeln.

Empfänger (Optisch-Elektrischer Wandler - O/E) → Erfasst die ankommenden Lichtimpulse mit einem Fotodetektor (PIN- oder APD-Fotodiode), verstärkt das schwache elektrische Signal und stellt es wieder her.

Decodierer / Signalverarbeitung → Decodiert und verarbeitet das elektrische Signal, um die ursprünglichen Informationen zurückzugewinnen.

Ausgabe / Ziel → Liefert die Daten an den Endbenutzer oder das Endgerät (z. B. Computer, Fernseher, Telefon).

Wie diese Komponenten zusammenarbeiten

Stellen Sie sich ein faseroptisches System wie eine Staffel vor. Dieser Prozess beschreibt die Hauptkomponenten eines optischen Übertragungssystems.

1. Der optische Sender nimmt Ihre Daten (z. B. einen Videostream) und wandelt sie in Lichtimpulse um.

2. Das optische Faserkabel trägt diese Impulse über Meilen, wobei der Mantel das Licht durch Totalreflexion auf Kurs hält.

3. Der optische Empfänger fängt das Licht ein und wandelt es wieder in ein elektrisches Signal um, das Ihr Gerät verarbeiten kann.

Unterstützende Komponenten wie Steckverbinder und Verstärker sorgen dafür, dass das Signal selbst über Tausende von Kilometern stark und klar bleibt.

Anwendungen faseroptischer Kommunikationssysteme

Glasfasern sind überall und treiben leise unsere Welt an:

· Telekommunikation: Hochgeschwindigkeitsinternet, Telefonleitungen und Kabelfernsehen sind auf die Bandbreite der Glasfaser angewiesen.

· Rechenzentren: Multimode-Fasern verbinden Server für blitzschnelle Datenübertragung.

· Medizin: Fasern ermöglichen nicht-invasive Bildgebung in Instrumenten wie Endoskopen.

· Militär: Sichere, störungsfreie Kommunikation für Verteidigungssysteme.

· Industrie: Faseroptische Sensoren überwachen Temperatur, Druck und mehr in rauen Umgebungen.

Einblick: Der globale Glasfasermarkt wird bis 2027 voraussichtlich 9,2 Milliarden US-Dollar erreichen, angetrieben durch die Nachfrage nach 5G und Hochgeschwindigkeitsinternet. Jetzt in Glasfaser zu investieren, ist ein kluger Schritt für eine zukunftssichere Konnektivität.

Tabelle: Häufige Anwendungen faseroptischer Systeme

Der Aufbau oder die Modernisierung eines Glasfasernetzes erfordert zuverlässige Komponenten des optischen Kommunikationssystems von einem vertrauenswürdigen Lieferanten. JUNPU als professioneller Hersteller bietet ein umfassendes Portfolio der Kernkomponenten von faseroptischen Kommunikationssystemen, von Transceivern und Kabeln bis hin zu Spleißkassetten und Verteilerkästen. Ob Sie ein FTTH-Netzwerk oder ein Rechenzentrum-Backbone entwerfen – wir bieten Lösungen und Unterstützung.

Einblicke in die Glasfasertechnologie

Hier ist, was Sie heute über Glasfaser wissen müssen:

· Zukunftssicherung: Die enorme Bandbreite der Glasfaser unterstützt aufkommende Technologien wie 6G, IoT und intelligente Städte.

· Kosten vs. Nutzen: Während die Installation von Glasfaser anfangs teurer ist als Kupfer, sparen ihre geringen Wartungskosten und die hohe Zuverlässigkeit langfristig Geld.

· Innovation: Fortschritte wie biegeunempfindliche Fasern und WDM machen Glasfasern vielseitiger und effizienter.

Häufig gestellte Fragen (FAQ)

Was sind die grundlegenden Elemente eines optischen Faserkommunikationssystems?

Die Hauptkomponenten sind der optische Sender (wandelt elektrische Signale in Licht um), das optische Faserkabel (überträgt Licht) und der optische Empfänger (wandelt Licht zurück in elektrische Signale).

Unterstützende Komponenten umfassen Steckverbinder, Verstärker und Multiplexer.

Was sind die Hauptbestandteile eines Glasfaserkabels?

Ein Glasfaserkabel besteht aus:

Kern: Dünnes Glas-/Kunststoffzentrum,
