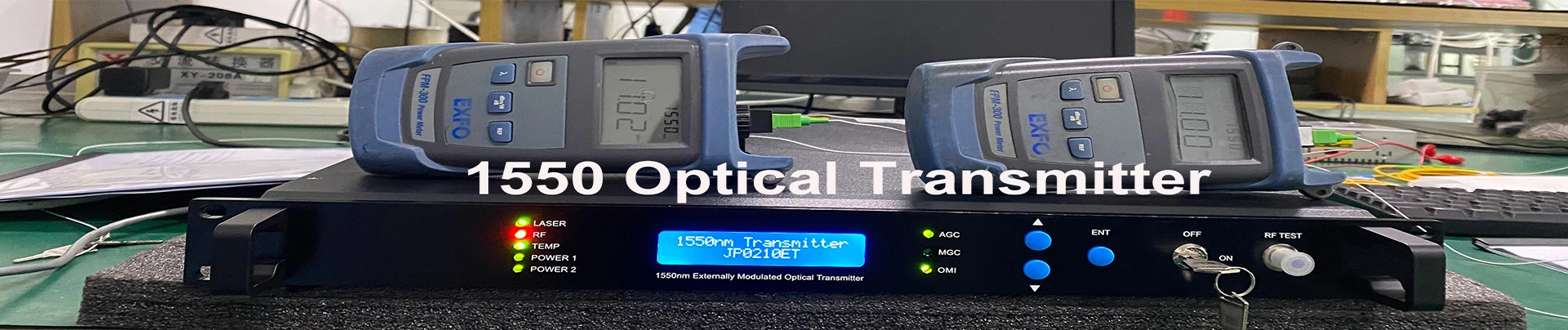

1550 Optischer Sender

Ein 1550 nm optischer Sender ist ein Gerät, das in faseroptischen Kommunikationssystemen eingesetzt wird und elektrische Signale in optische Signale bei einer Wellenlänge von 1550 nm umwandelt.

Der Hauptzweck eines 1550 Optischen Senders ist es, die Fernübertragung von Daten über Glasfaserkabel zu ermöglichen, indem elektrische Signale in optische Signale umgewandelt werden.

Der optische 1550-Sender nutzt ein elektrisches Eingangssignal und wandelt es durch einen als Modulation bezeichneten Prozess in ein optisches Signal um. Das optische Signal wird dann über ein Glasfaserkabel übertragen.

Die Vorteile der Verwendung eines 1550 Optical Transmitters umfassen geringen Signalverlust, hohe Datenkapazität, Störfestigkeit und die Möglichkeit, Daten über große Entfernungen ohne den Bedarf an Repeatern zu übertragen.

Die routinemäßige Wartung eines 1550-Optik-Senders umfasst die Überwachung der Leistungspegel und Wellenlängenstabilität, die Überprüfung auf lose Verbindungen sowie die Sauberhaltung des Geräts vor Staub und Schmutz.

Dies ist eine entscheidende Wahl, die von Ihrer Entfernung, Ihrem Budget und Ihren Leistungsanforderungen abhängt:

1550nm Direkt modulierter Laser (DML)-Sender:

Funktionsweise: Das HF-Signal moduliert direkt den Strom der Laserdiode.

Am besten geeignet für: kostenempfindliche Anwendungen, CATV-Verteilnetze, RFoG-Systeme und Entfernungen bis zu ~30-40 km.

Vorteile: Niedrigerer Preis für 1550nm optische Sender, einfacheres Design, geringere Stellfläche.

Nachteile: Höherer Chirp, der die Übertragungsdistanz und Leistung in dichten DWDM-Fernübertragungssystemen einschränken kann.

1550nm Extern modulierter Laser (EML)-Sender:

Funktionsweise: Ein Dauerstrichlaser (CW) speist einen externen LiNbO₃ (Lithiumniobat)-Modulator, der dann durch das HF-Signal moduliert wird.

Am besten geeignet für: Telekom-Fernübertragungsnetze (>80 km), DWDM/CWDM-Systeme, Anwendungen, die die höchste CNR/CSO/CTB-Leistung erfordern, und bei denen ein sehr geringer Chirp unerlässlich ist.

Vorteile: Überlegene Linearität, extrem niedriger Chirp, ermöglicht viel längere Übertragungsdistanzen.

Nachteile: Höhere Anschaffungskosten, größere Bauform.

Einfache Entscheidungshilfe:

Wählen Sie DML für standardmäßige CATV-Verteilung und kürzere Verbindungen, bei denen das Budget entscheidend ist.

Wählen Sie EML für maximale Distanz, Backbone-Netze oder fortschrittliche Mehrwellenlängensysteme.

Ja, absolut. JUNPU-Transmitter entsprechen den branchenüblichen Spezifikationen für CATV- und Broadcast-Glasfaserübertragungen. Sie sind voll kompatibel mit den Standard-DBC- und SCM-Architekturen, die zur Minimierung von Intermodulationsverzerrungen zweiter Ordnung (CSO) in AM-VSB-Systemen mit vielen Kanälen eingesetzt werden. Unsere Geräte zeichnen sich durch hervorragende Linearität (CTB/CSO-Spezifikationen) und stabile 1550-nm-Ausgangsleistung aus, was eine nahtlose Integration in Ihre bestehende Kopfstation oder Ihren Hub gewährleistet. Für eine spezifische Kompatibilitätsprüfung teilen Sie uns bitte Ihren HF-Frequenzplan mit, und unsere Ingenieure können die optimale Leistung bestätigen.

Unsere Standardkonfiguration verwendet SC/APC-Steckverbinder, die eine geringe Einfügedämpfung und eine hervorragende Rückflussdämpfung bieten, die für analoge CATV-Systeme zur Minimierung von Reflexionen entscheidend sind. Wir bieten auch FC/APC als Standardoption an. Für OEM/ODM-Dienstleistungen können wir den Steckverbindertyp (z. B. LC/APC, E2000) auf Anfrage an Ihre Systemanforderungen anpassen.

Der Preis für optische Sender bei 1550 nm variiert je nach Modell, Ausgangsleistung, Modulationsart (direkt vs. extern), Anzahl der Ports und Funktionen (z. B. SNMP, Dual-PSU). JUNPU bietet wettbewerbsfähige Großhandelspreise: direkt modulierte Modelle beginnen niedriger für Budget-Zugangsnetze, während extern modulierte Einheiten für Premium-Langstreckenleistung höher liegen.

Die Preise hängen von der Bestellmenge, individuellen Anpassungen und dem aktuellen Markt ab. Für genaue Angebote, Datenblätter oder Muster kontaktieren Sie uns bitte hier mit Ihren Projektdetails (Kanäle, Entfernung, Leistungsbedarf)—unser Team antwortet innerhalb von 24 Stunden.

Die Integration ist für Langstrecken-CATV unkompliziert:

Verbinden Sie den Ausgang des 1550-nm-optischen Senders (FC/APC oder SC/APC) mit dem EDFA-Eingang.

Verwenden Sie einen leistungsstarken EDFA (z. B. JUNPU-Multi-Port-Modelle), um das Signal zu verstärken (typische Verstärkung 15–25 dB).

Übertragen Sie das verstärkte Licht über Einmodenfaser (SBS-Schwellenwert am Sender einstellbar, um Nichtlinearitäten zu vermeiden).

Verwenden Sie an entfernten Standorten optische Empfänger oder weitere EDFAs zur Verteilung.

Extern modulierte Modelle zeichnen sich hier aus (kein Chirp, hohe SBS). Dieses Setup unterstützt Strecken von über 100 km mit ausgezeichnetem CNR. JUNPU-Sender + EDFA-Kombinationen sind Plug-and-Play – sehen Sie sich unsere EDFA WDM PON-Seite für passende Lösungen an oder fordern Sie eine Integrationshilfe an.

1550 nm ist der Industriestandard für CATV über große Entfernungen, da es die geringste Dämpfung (ca. 0,2 dB/km) in der Faser aufweist. Noch wichtiger ist, dass 1550-nm-Signale durch EDFA optisch verstärkt werden können, sodass Sie das Signal auf Tausende von Knoten in einer ganzen Großstadt aufteilen können. 1310 nm entbehrt diese kosteneffiziente Verstärkungsfähigkeit für großflächige Netzwerke.

Ja. Unsere neuesten 1550-nm-optischen Sender verfügen über eine Bandbreite von bis zu 1,2 GHz und sind vollständig mit den DOCSIS-3.1-Standards kompatibel. Dadurch ist Ihr Netzwerk zukunftssicher für Hochgeschwindigkeits-Breitband und 4K/8K-UHD-Videodienste.
