LWL-Spleißmuffe

Bedeutung und Zweck der Verwendung von Glasfaser-Spleißmuffen

• Schutz der gespleißten Fasern: Der Hauptzweck einer Glasfaser-Spleißmuffe besteht darin, die gespleißten Glasfasern zu schützen. Sie bewahrt die empfindlichen und anfälligen Spleißstellen vor Umwelteinflüssen wie Feuchtigkeit, Staub, Schmutz und physikalischen Beschädigungen.

• Langlebigkeit und Zuverlässigkeit: Glasfaser-Spleißmuffen gewährleisten die langfristige Zuverlässigkeit der gespleißten Fasern, indem sie eine abgedichtete und sichere Umgebung schaffen. Dieser Schutz hilft, Signalverluste, Degradation oder Unterbrechungen der Datenübertragung zu verhindern und sichert so eine unterbrechungsfreie Netzwerkkonnektivität.

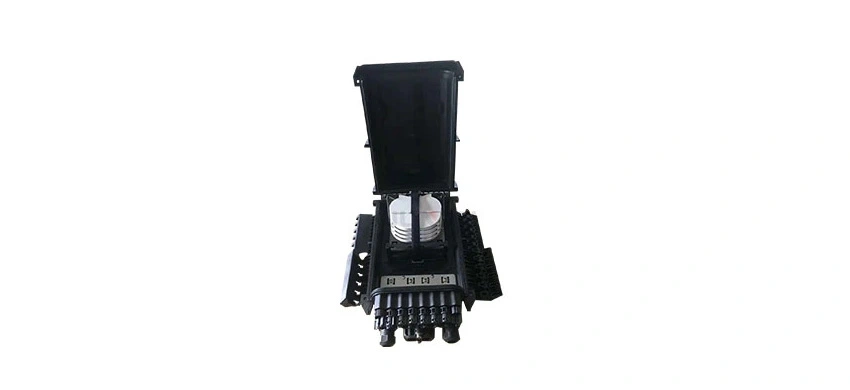

• Umweltbeständigkeit: Glasfaser-Spleißmuffen sind so konzipiert, dass sie rauen Umgebungsbedingungen standhalten. Sie sind in der Regel wasserdicht, staubdicht und beständig gegen UV-Strahlung, Temperaturschwankungen und Chemikalien. Diese Robustheit ermöglicht ihren Einsatz in verschiedenen Außen- und Innenanwendungen.

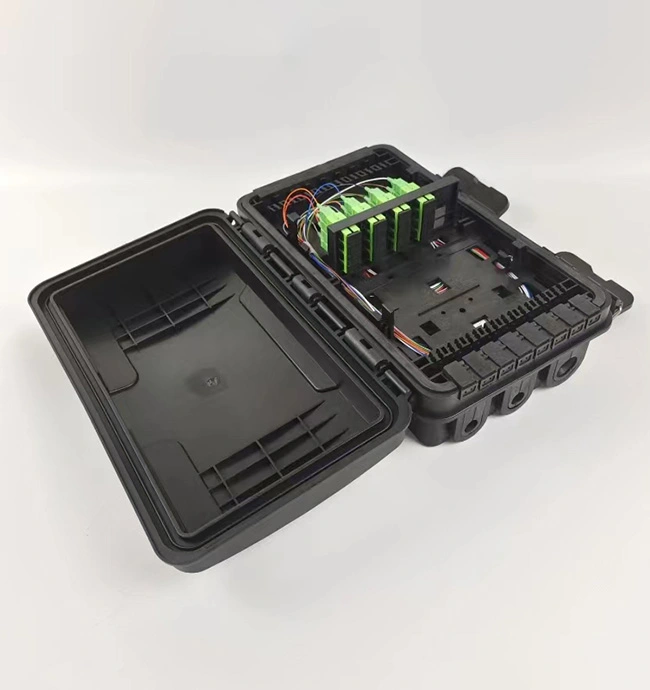

• Einfache Wartung und Zugänglichkeit: Glasfaser-Spleißmuffen erleichtern den einfachen Zugang zu den gespleißten Fasern für Wartungs-, Reparatur- oder zukünftige Erweiterungsarbeiten. Dank herausnehmbarer Ablagen oder Paneele können Techniker bequem auf die Fasern zugreifen, ohne das gesamte Kabelnetz zu stören.

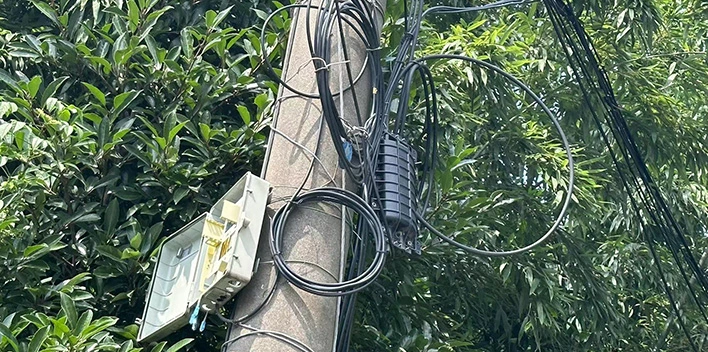

• Vielseitigkeit und Anpassungsfähigkeit: Glasfaser-Spleißmuffen sind in verschiedenen Größen und Konfigurationen erhältlich, um unterschiedliche Faserzahlen und Installationsanforderungen zu erfüllen. Sie können in Luft-, Erd- oder Unterwasseranwendungen eingesetzt werden. Ihre Vielseitigkeit bietet Flexibilität und Anpassungsfähigkeit bei Netzwerkimplementierungen.

Wir bieten wettbewerbsfähige Preise für Glasfaser-Spleißmuffen. Wenn Sie interessiert sind, hinterlassen Sie bitte eine Nachricht!

Video der Glasfaser-Spleißmuffe aus der Junpu Telecom Fabrik

Wartung und Verwaltung von Glasfaser-Spleißmuffen

Regelmäßige Inspektion: Es ist wichtig, regelmäßige Inspektionen von Glasfaser-Spleißmuffen durchzuführen, um Anzeichen von Beschädigungen wie lose oder ausgefranste Fasern, Korrosion oder Feuchtigkeitseintritt zu erkennen. Inspektionen können visuell oder mit speziellen Geräten durchgeführt werden, um die Integrität der Muffen zu gewährleisten.

Reinigung und Staubkontrolle: Glasfaser-Spleißmuffen sollten sauber gehalten werden, um Staub- und Schmutzablagerungen zu vermeiden, die die Signalqualität beeinträchtigen können. Regelmäßige Reinigung mit nicht scheuernden Materialien und antistatischen Tüchern trägt zur Aufrechterhaltung einer optimalen Leistung bei.

Richtiges Kabelmanagement: Ein effektives Kabelmanagement ist für Glasfaser-Spleißmuffen unerlässlich. Die ordnungsgemäße Organisation und Fixierung der Glasfaserkabel in der Muffe minimiert Belastungen und Biegungen und verringert so das Risiko von Signalverlusten oder Beschädigungen der Fasern.

Dokumentation und Aufzeichnungen: Die Führung genauer Dokumentationen und Aufzeichnungen über Glasfaser-Spleißmuffen ist für ein effektives Management entscheidend. Dazu gehört die Dokumentation des Standorts, des Typs und des Zustands der Muffen sowie aller durchgeführten Wartungs- oder Reparaturarbeiten.

Vorbeugende Wartung und Reparaturen: Die Implementierung eines vorbeugenden Wartungsplans hilft, potenzielle Probleme zu erkennen, bevor sie zu erheblichen Störungen führen. Dies kann das Neuspleißen von Fasern, den Austausch beschädigter Komponenten oder die Anwendung von Schutzmaßnahmen wie das Abdichten von Lücken oder Brüchen in der Muffe umfassen.

Darüber hinaus kann die Schulung von Technikern in den richtigen Handhabungs-, Installations- und Wartungsverfahren von Glasfaser-Spleißmuffen sicherstellen, dass diese effektiv verwaltet werden. Regelmäßige Leistungstests und Überwachungen können ebenfalls wertvoll sein, um Verschlechterungen oder Probleme zu erkennen, die sofortige Aufmerksamkeit erfordern. Durch die Befolgung dieser Wartungs- und Managementpraktiken können Glasfaser-Spleißmuffen optimal gewartet werden, was einen zuverlässigen und effizienten Netzbetrieb ermöglicht.

Verschiedene Methoden des Glasfaserspleißens in der Muffe

Fusionsspleißen

Das Fusionsspleißen ist eine weit verbreitete Methode, bei der die Enden zweier Glasfaserkabel präzise ausgerichtet und dann mittels Hitze miteinander verschmolzen werden, um einen durchgehenden optischen Pfad zu schaffen. Diese Methode bietet geringe Einfügeverluste und hohe Zugfestigkeit.

Mechanisches Spleißen

Beim mechanischen Spleißen werden die Faserenden mit einer mechanischen Spleißeinheit oder einer Ausrichtungshülse innerhalb der Muffe ausgerichtet. Es wird in der Regel ein Indexanpassungsgel oder -klebstoff verwendet, um die Lichtreflexion an der Verbindungsstelle zu reduzieren. Obwohl es kostengünstiger ist als das Fusionsspleißen, kann es höhere Einfügeverluste und eine geringere Zugfestigkeit aufweisen.

Massenfusionsspleißen

Das Massenfusionsspleißen ermöglicht das gleichzeitige Spleißen mehrerer Fasern in einem einzigen Vorgang. Spezielle Fusionsspleißgeräte mit mehreren Elektrodenarrays werden verwendet, um die Fasern auszurichten und zu verschmelzen. Diese Methode ist effizient für großflächige Faserinstallationen und kann Zeit und Arbeitskosten sparen.

Ribbon-Spleißen

Das Ribbon-Spleißen wird zum Spleißen mehrerer Fasern verwendet, typischerweise in Form von Bandkabeln. Die Fasern sind in parallelen Bändern angeordnet und werden entweder durch Fusions- oder mechanische Spleißtechniken zusammengespleißt. Das Ribbon-Spleißen ermöglicht ein schnelles und effizientes Spleißen in Umgebungen mit hoher Dichte.

Schrumpfschlauchspleißen

Beim Schrumpfschlauchspleißen werden die Faserenden ausgerichtet und die Spleißstelle mit einem Schrumpfschlauch geschützt. Durch Erhitzen des Schlauches schrumpft dieser und bildet eine sichere und schützende Umhüllung für die Spleißstelle. Diese Methode wird häufig bei Feldinstallationen eingesetzt und ermöglicht einen einfachen Zugang für zukünftige Wartungs- oder Reparaturarbeiten.

Dämpfung überwinden: Wie fortschrittliches Kabelmanagement in Muffen langfristige Zuverlässigkeit gewährleistet

Die Hauptaufgabe einer externen Glasfaser-Spleißmuffe besteht darin, empfindliche Glasspleiße vor Mikro- und Makrobiegungen zu schützen, die Hauptursachen für Signalverluste (Dämpfung) in Hochgeschwindigkeits-Optikverbindungen sind. Hochwertige Spleißmuffen mildern dies durch die Konstruktion geräumiger interner Spleißkassetten mit einem minimalen Biegeradius von 30 mm. Diese sorgfältige strukturelle Konstruktion minimiert mechanische Belastungen während der Installation und bei thermischer Ausdehnung. Für Telekommunikationsingenieure, die sich auf das gesamte Link-Budget konzentrieren, sorgt die Kombination von leistungsstarken Muffen mit einem verlustarmen 1550nm EDFA optischen Verstärker in der Zentrale für optimale Träger-Rausch-Verhältnisse und unterbrechungsfreie Übertragung über Weitverkehrsnetze.

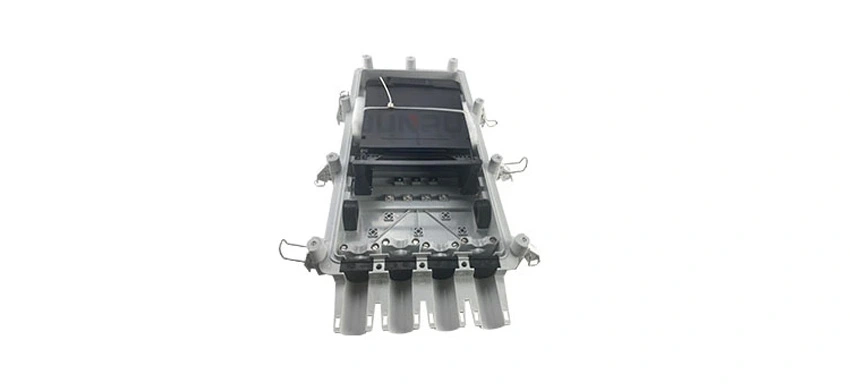

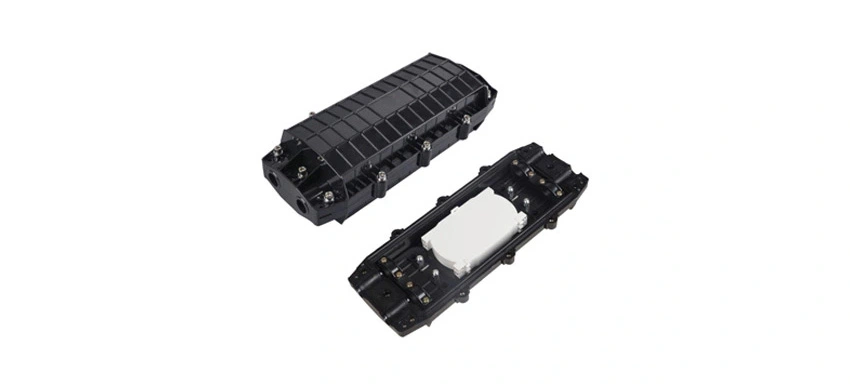

Architektur-Vergleich: Dom-Muffen vs. Inline-Muffen

Beim Aufbau eines Glasfasernetzes kann die Wahl der falschen mechanischen Verbindungsmuffen-Architektur zu Installationsengpässen oder vorzeitigen Verbindungsfehlern führen. Dieser strukturelle Vergleich zeigt, wo jeder Typ seine Stärken hat:

Häufig gestellte Fragen zu Glasfaser-Spleißmuffen und Verbindungskästen

Was sind die wichtigsten Spleißmuffentypen, die in Glasfasernetzen verwendet werden?

In globalen Telekommunikationsbereitstellungen gibt es zwei vorherrschende Glasfaser-Muffentypen:

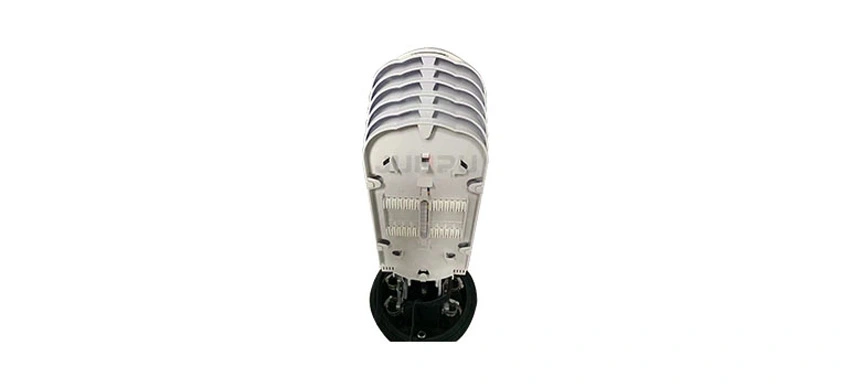

Dom-Typ (vertikale) Muffen: Diese zylinderförmigen Muff
