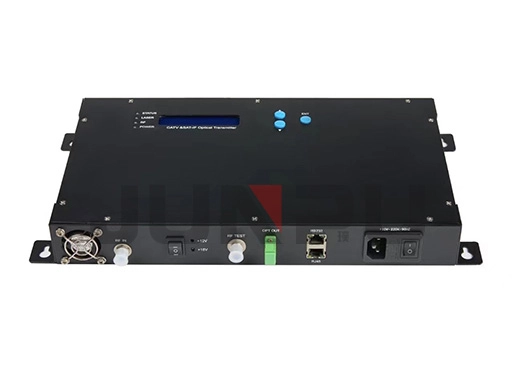

Wandmontierbarer CATV-SAT-Optik-Transmitter - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

Spezifikationen des wandmontierten CATV SAT Optischen Senders

Artikel	Parameter
Optische Ausgangsleistung (mW)	2~10
Wellenlänge (nm)	1310, 1550 Option
Optischer Anschluss	FC/APC, SC/APC, SC/PC, LC/APC, ,LC/PC Option
Arbeitsbandbreite (MHz)	47~2600
CNR (dB)	≥51		42CH CENELEC 80dBuV AGC OMI=3.8%
CTB (dB)	≥63
CSO (dB)	≥58
Eingangspegel (dBµV)	80±5
Flachheit (dB)	47~950MHz	≤±0,75
	950~2600MHz	≤±1,00
Leistungsaufnahme (W)	≤30
Stromversorgung (V)	220VAC, -48VDC Option
Betriebstemperatur (℃)	-20~85
Größe (mm)	350×200×45
Gewicht (kg)	3,0

Verwendet rauscharmen importierten DFB-Laser.
Überlegenes Pre-Distortion-Schaltungsdesign, um bei hohen CNR-Werten dennoch perfekte CTB- und CSO-Leistungswerte zu erzielen.
Intelligenter Lüfter, der zu laufen beginnt, wenn die Gehäusetemperatur die eingestellten 32 ~ 35 °C erreicht.
AGC-Regelung, sodass unterschiedliche HF-Eingangspegel dennoch eine beachtliche Ausgangsleistung aufrechterhalten können.
VFD- oder LED-Anzeige mit Laserüberwachung, Digitalanzeige, Fehleralarm, Netzwerkverwaltung und anderen Funktionen; sobald die Laserbetriebsparameter vom softwaremäßig eingestellten zulässigen Bereich abweichen, wird ein Alarm ausgelöst.
Mit standardmäßiger RS232-Schnittstelle für lokale Netzwerkverwaltung und Überwachung von Computern.
Mit standardmäßiger RJ45-Schnittstelle, die SNMP für Fernüberwachung unterstützt.
Hochwertiges Schaltnetzteil 90V ~ 265V AC
Einzeleingang mit Frequenz 47～2600 MHz.

Vorbereitung vor der Installation

Überprüfen, ob das Gerät sichtbare Schäden aufweist.
Überprüfen, ob alle Zubehörteile vorhanden sind, ob das Zertifikat vollständig ist; bei Beschädigung oder fehlenden Teilen gemäß dem Rückgabeprozess vorgehen.

Installation

Bei der Installation mehrerer Geräte zwischen oben und unten mindestens 1,75 Zoll (ca. 4,5 cm) Platz lassen, um die Belüftung und Wärmeableitung zu erleichtern.
Stellen Sie sicher, dass die Steckdose und Erdung ordnungsgemäß verwendet werden; der Erdungswiderstand sollte ≤4Ω betragen; unsachgemäße Erdung kann das Gerät beschädigen oder zu schlechter Signalqualität führen.
Vor dem Anschließen des Netzkabels sicherstellen, dass sich der Netzschalter auf der Rückseite in der OFF-Position befindet.
HF-Signal mit Koaxialkabel verbinden.
Externe Faser anschließen; die Faser muss vor dem Anschluss gereinigt werden; der Glasfaseranschluss kann in der Form FC/APC oder SC/APC gewählt werden.
