Design und innovative Anwendung von GYXTS Bündelrohr-gepanzerten Spezial-Lichtwellenleiterkabelprodukten

Einleitung

Angesichts der Netzwerkentwicklung im aktuellen neuen Marktumfeld von 5G-Glasfaser und -Kabeln unter der Führung der neuen Ära und der Belt and Road Initiative ist unsere Kommunikationssicherung von entscheidender Bedeutung, insbesondere im Hinblick auf die Einsparung konventioneller Verlegemethoden wie Kabelkanäle, direkte Erdverlegung und Freileitungen. Lokale Backbone- und Zugangs-Glasfaserkabel stellen sehr hohe Anforderungen an die Kommunikationsübertragung. Dabei müssen nicht nur die Übertragungsrate und -qualität, sondern auch die mechanischen Leistungsanforderungen in unterschiedlichen Umgebungen berücksichtigt werden. Als Reaktion auf die Marktentwicklung steigt auch die Nachfrage nach Miniaturisierung von Bündelrohr-Panzerglasfaserkabeln allmählich an, und die Kontrolle ihres Prozesses wird zu einem wichtigen Forschungsindikator im Produktionsprozess. Dies erfordert, dass Glasfaserkabelprodukte kontinuierlich die bestehenden technischen Engpässe in Bezug auf Struktur, Leistung, Anwendung usw. überwinden und einen ultra-stabilen Betrieb und eine ultra-stabile Übertragung im 5G-Netz vollständig realisieren, um leistungsstarke Informationsübertragungsfähigkeiten bereitzustellen und das Gesamtplanungsziel der vollständigen 5G-Kommerzialisierung zu erreichen.

Strukturelles Design und Eigenschaften von GYXTS-Rohrpanzer-Glasfaserkabelprodukten

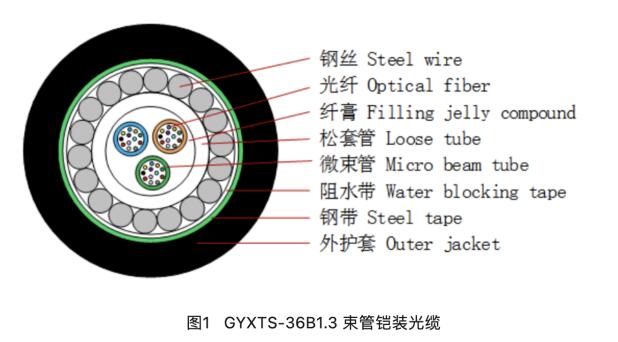

Das strukturelle Design des Glasfaserkabels bezieht sich auf YD/T 769-2018 "Zentrales Rohr gefülltes Außen-Glasfaserkabel für die Kommunikation" unter Verwendung von G652D-Einmoden-Glasfaser. Das Mikrobündelrohr ist als einzelnes Rohr mit 12 Adern und einem Außendurchmesser von 1,4 mm ausgelegt. Es befindet sich keine Füllung im Mikrobündelrohr. Die Größe des lockeren Rohrs ist auf 4,2 mm ausgelegt. Es wird eine Struktur mit großen Rohren in kleinen Rohren verwendet. Außen wird eine Stahldrahtpanzerung hinzugefügt und mit Wasserquellband und Stahlbandpanzerung umwickelt. Die Doppelpanzerung dient zur Verbesserung der Schlagfestigkeit des Produkts. Das Mantelmaterial verwendet mitteldichtes Polyethylen. Die wichtigsten Produktdesignzeichnungen sind unten dargestellt:

Die Parameter der strukturellen Designabmessungen des GYTY-8B1.3-Produkts sind in der folgenden Tabelle aufgeführt:

Tabelle 1 Parameter der strukturellen Designabmessungen des GYXTS-36B1.3-Produkts

1. Strukturelle Designmerkmale von GYXTS-Rohrpanzer-Glasfaserkabelprodukten

2.


 (1) Die Verwendung von Mikrobündelrohren anstelle einer direkten Ummantelung der Glasfasern kann die Schutzwirkung der Glasfasern effektiv erhöhen und die Schlagfestigkeit verbessern.

(2) Die Doppelpanzerung aus Stahldrahtpanzerung und Stahlbandpanzerung verbessert die Zug- und Druckfestigkeit erheblich und kann das Problem von Rattenbissen effektiv lösen.

(3) Die 5-lagige Schutzauslegung außerhalb der Glasfaser reduziert das Risiko von Spannungen auf die Glasfaser erheblich.

(4) Die Struktur ist als großes Rohr in einem kleinen Rohr ausgelegt. Im Vergleich zur Schichtverseilungsstruktur mit der gleichen Anzahl von Adern ist die Struktur kleiner und leichter.

(5) Das äußere Schutzmaterial verwendet LSZH, das bestimmte flammhemmende Eigenschaften aufweist.

Fazit

Die aktuelle Nachfrage auf dem Glasfaserkabelmarkt wird mit der Entwicklung des 5G-Marktes weiter zunehmen. Gleichzeitig ist die Nachfrage nach optischer Kommunikation gestiegen, da die Anforderungen an Kabelkanäle, direkte Erdverlegung, Freileitungen usw. in den letzten Jahren kontinuierlich aktualisiert und weiterentwickelt wurden. Herkömmliche Glasfaserkabel können die optischen und mechanischen Eigenschaften in speziellen Umgebungen nicht erfüllen, was höhere Anforderungen an die Leistung von Panzerglasfaserkabeln stellt. Sie müssen die Stabilität der Übertragungsleistung erfüllen und verschiedenen Zug- und Druckkräften in komplexen Umgebungen standhalten können. Um sicherzustellen, dass die Nutzer das Netz beruhigt nutzen können, verbessern wir als Reaktion auf die Entwicklung dieses Marktumfelds kontinuierlich die Leistungsindikatoren von Panzerglasfaserkabeln. Wir streben danach, sowohl gegenüber Kunden als auch Endnutzern doppelt verantwortlich zu sein und bessere Produkte bereitzustellen, um Chinas 5G-Kommunikationsnetz zu unterstützen.
