24-Faser-Glasfaser-Abschlussbox

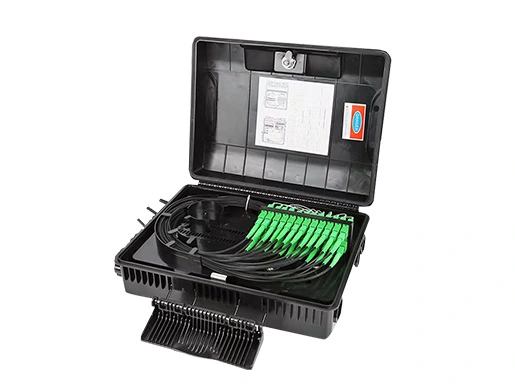

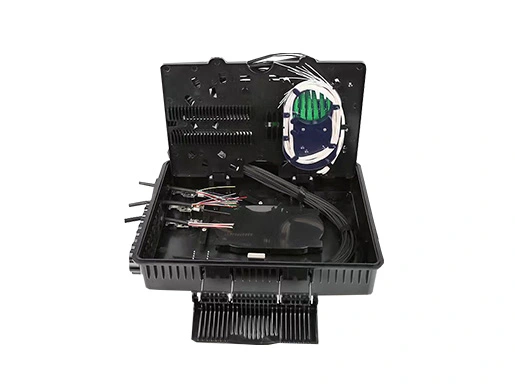

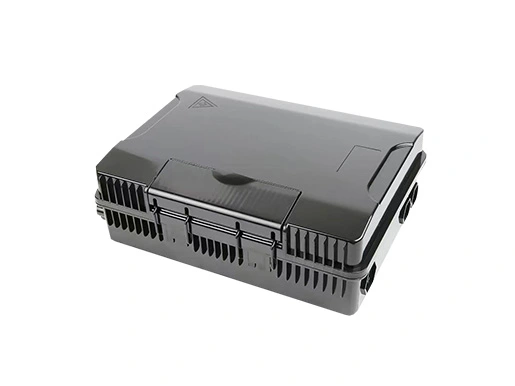

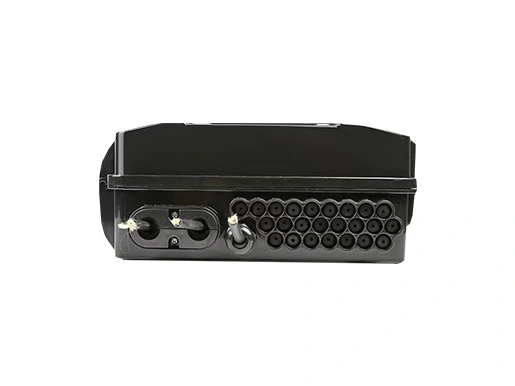

FAT 24f Glasfaserverteilerkasten für den Außenbereich

JUNPU 24 Core Anschlusskasten Faser ist in schwarzer Farbe. Das Gerät wird als Abschlusspunkt für das Zuführungskabel verwendet, um eine Verbindung mit dem Abzweigkabel im FTTx-Kommunikationsnetzwerk herzustellen. In dieser Box können das Spleißen, Aufteilen und Verteilen der Fasern durchgeführt werden, und gleichzeitig bietet sie einen soliden Schutz und eine Verwaltung für den Aufbau des FTTx-Netzwerks.

Angebot anfordern About 24-Faser-Glasfaser-Abschlussbox

24-Faser-Glasfaser-Abschlussbox Spezifikationsdownload

Merkmale des 24-Kern-Faseranschlusskastens

Vollständig geschlossene Struktur.
Material: PC+ABS, feuchtigkeitsbeständig, wasserdicht, staubdicht, alterungsbeständig, Schutzart bis IP66.
Klemmung für Speisekabel und Dropkabel, Spleißen der Fasern, Fixierung, Lagerung, Verteilung usw. alles in einem.
Kabel, Pigtails und Patchkabel verlaufen auf eigenen Wegen, ohne sich gegenseitig zu stören, Kassetten-SC-Adaptermontage, einfache Wartung.
Verteilertafel kann hochgeklappt werden, Speisekabel kann in einer Cup-Joint-Weise platziert werden, einfache Wartung und Installation.
Das Gehäuse kann wand- oder mastmontiert installiert werden, geeignet für den Innen- und Außeneinsatz.

Spezifikationen des 24-Kern-Faseranschlusskastens
Umgebungsanforderungen
Arbeitstemperatur：-40℃～+85℃
Relative Luftfeuchtigkeit：≤85%（+30℃）
Atmosphärendruck：70KPa～106Kpa
Technische Hauptdaten
Einfügedämpfung：≤0,2dB
Rückflussdämpfung UPC：≥50dB
Rückflussdämpfung APC：≥60dB
Lebensdauer des Steckens und Ziehens：＞1000 Mal
Technische Daten zum Blitzschutz
Die Erdungsvorrichtung ist vom Gehäuse isoliert, der Isolationswiderstand beträgt weniger als 2MΩ/500V (DC)；
IR≥2MΩ/500V
Die Spannungsfestigkeit zwischen Erdungsvorrichtung und Gehäuse beträgt mindestens 3000V (DC)/min, kein Durchschlag, kein Überschlag; U≥3000V

Konfigurationstabelle des 24-Kern-Faseranschlusskastens

Tabelle 1 Modell und Konfiguration

Modell

Beschreibung

Größe (Abb. 1)

Maximale Kapazität

Montagemaß (Abb. 2)

Kabelwege

A*B*C (mm)

PLC

D*E (mm)

JR-1001-F029

Faserzugangsterminal

340*250*110

1 x 1:16/

3 x 1:8

145*120

Ange schnittenes/unangeschnittenes Kabel

Abb. 1 Kastengröße Abb. 2 Kastengröße

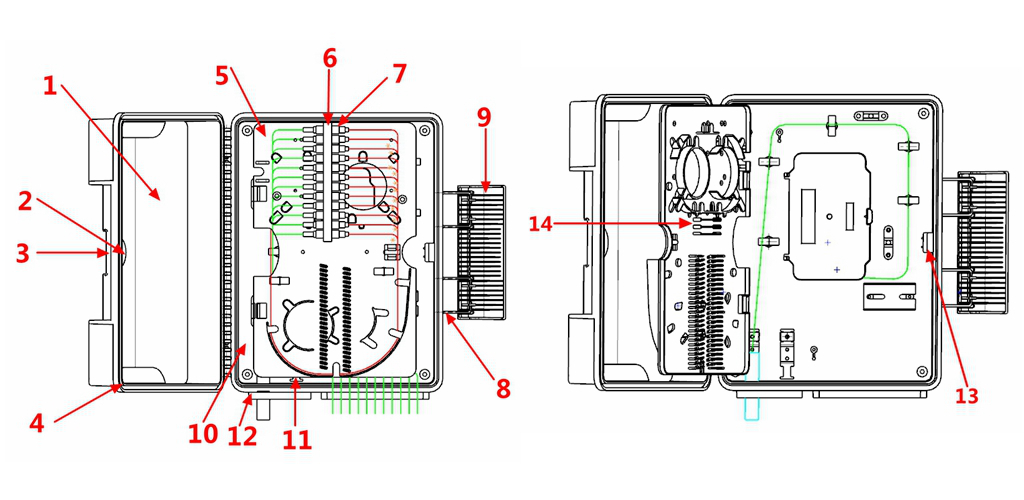

Produkt-Kabelwege

1. Deckel；2. Schlossgehäuse；3. Schloss；4. Dichtung；5. Spleißklappplatte；6. Adapterhalter；7. Adapter；8. Deckelschloss-Gelenkhalterung；9. Deckelschloss-Klammer；10. Basis；11. Kabelzugentlastungsschicht；12. Kabeleingang；13. Schlosspaneel；14. PLC-Montageposition

Installation

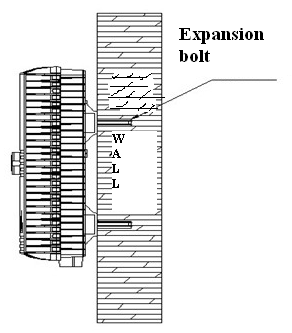

1. Wandmontage

Bohren Sie 4 Löcher in die Wand gemäß den Maßen in Tabelle 1, setzen Sie den Dübel Φ7,5*40 ein, setzen Sie die Box passend zu den Löchern und befestigen Sie sie mit der Schraube.

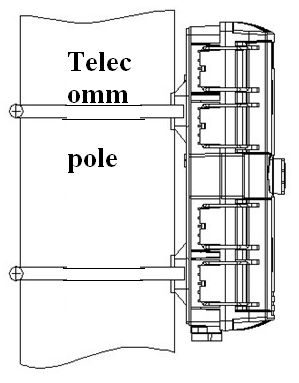

2. Mastmontage

Befestigen Sie 1 Satz des einfachen Mastrings am Telekommast.
