24-Faser Dome-Spleißmuffe - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

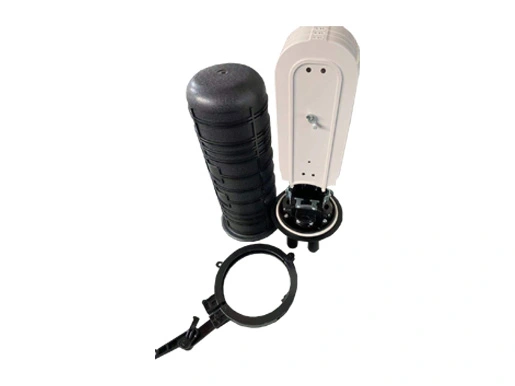

gjs d001 Kuppel-Wärmeschrumpfdichtung für Glasfaserspleißverschluss 01

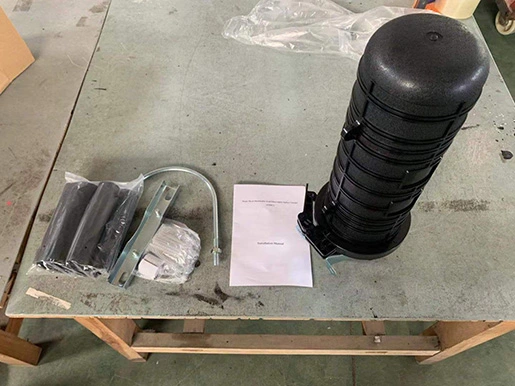

GJS D001 Kuppel-Wärmeschrumpfdichtung für Glasfaserspleißkasten 02

JUNPU D001 24 Core Dome Glasfaser-Spleißverschluss, der Anwendungsbereich: Diese Installationsanleitung gilt für den Glasfaser-Spleißverschluss (im Folgenden als FOSC abgekürzt) als Leitfaden für die ordnungsgemäße Installation. Der Anwendungsbereich umfasst: oberirdisch, unterirdisch, Wandmontage, Rohrmontage und Handlochmontage. Die Umgebungstemperaturbereiche.

Angebot anfordern About 24-Faser Dome-Spleißmuffe

24-Faser Dome-Spleißmuffe Spezifikationsdownload

Spezifikationen der 24-Kern-Glasfaser-Spleißkuppel

Außenabmessung (Höhe x Durchmesser)	435mm×190mm
Gewicht (ohne Außenverpackung)	2350 g— 2600g
Anzahl der Ein-/Ausgangsanschlüsse	5 Stück im Allgemeinen
Durchmesser des Glasfaserkabels	Φ8mm～Φ25 mm
Kapazität der FOSC	Bündel: 12-96 (Adern), Band: bis zu 288 (Adern)

Eigenschaften der 24-Kern-Glasfaser-Spleißkuppel

Je nach abisoliertem Glasfaserkabel stehen die folgenden zwei Fälle zur Verfügung.

① Alle Fasern werden nach vollständigem Spleißen abgezweigt.

② Einige Fasern sind nach dem Aufwickeln für Durchgangsverbindungen bestimmt, während die anderen für Abzweigspleißungen sind.

Die FOSC ist mit 3 einzelnen Ein-/Ausgangsrohren ausgestattet, die für einzelne Glasfaserkabel mit einem maximalen Durchmesser von ф16 mm geeignet sind, sowie mit 1 Massen-Ein-/Ausgangsrohr, das für 1 Glasfaserkabel mit einem maximalen Durchmesser von ф 25 mm oder 2 Glasfaserkabel mit einem maximalen Durchmesser von ф 21 mm oder mehrere Glasfaserkabel mit kleinerem Durchmesser geeignet ist.

Ein Massen-Ein-/Ausgangsrohr ist erforderlich, wenn einige Fasern für Durchgangsverbindungen vorgesehen sind.

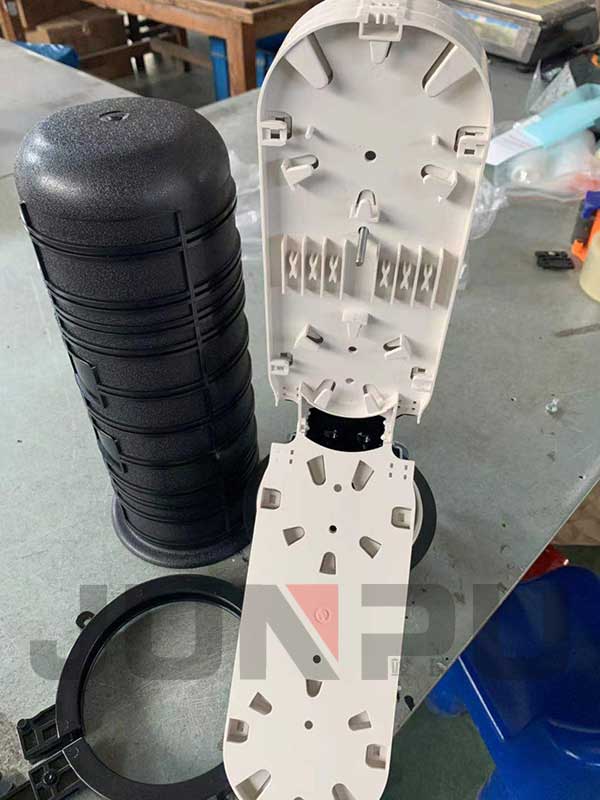

24 core dome fiber optic splice closure
