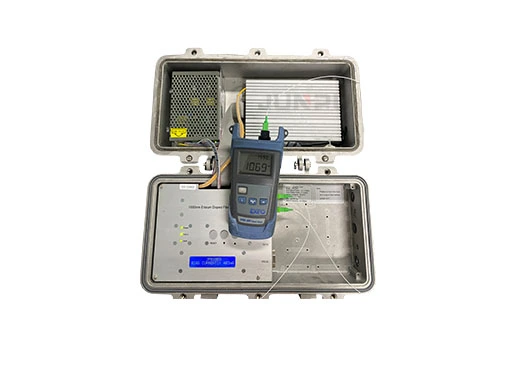

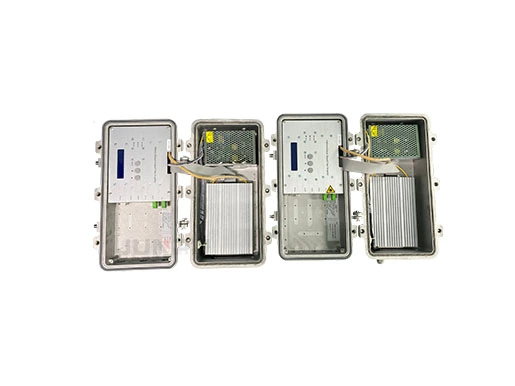

Der JP0110OEA EDFA ist ein leistungsstarker, mit Erbium dotierter Faserverstärker, der für optische Kommunikationssysteme entwickelt wurde. Dank seiner fortschrittlichen Verstärkungstechnologie verstärkt er optische Signale, um Übertragungsdistanzen zu erhöhen und die Signalintegrität zu bewahren. Dieser EDFA bietet geringes Rauschen und hohe Verstärkung und liefert eine hervorragende Signalverstärkung für Langstrecken- und Metro-Optiknetze. Er ist eine zuverlässige Lösung, um die Reichweite und Kapazität von Glasfaserkommunikationssystemen zu steigern.
Doppeltes Kühlsystem schützt den Pump-Laser und ermöglicht Langzeitbetrieb.
RJ45- und RS-232-Schnittstelle, SNMP-Verwaltungssystem.
Hohe Stabilität, VFD-Anzeige der Betriebszustände, zuverlässiges Störungsmeldesystem.
Wichtige Hinweise zum Outdoor-EDFA JP0110OEA
Vermeiden Sie direkten Augen- und Hautkontakt mit dem Ausgangslicht und schauen Sie niemals ohne Schutz in den Ausgang.
Schalten Sie zuerst die Stromversorgung aus, bevor Sie Patchkabel ein- oder ausstecken.
Der EDFA hat einen sehr geringen Einfluss auf CSO und CTB, jedoch einen großen Einfluss auf C/N. Die optische Eingangsleistung beeinflusst das C/N. Eine hohe optische Eingangsleistung ergibt ein höheres C/N. Bitte beachten Sie die folgenden Daten. Die minimale optische Eingangsleistung sollte 4 dBm betragen.
C/N und optischer Eingang
Optischer Eingang (dBm)
7
6
5
4
3
2
1
0
-1
-2
-3
C/N (dBm)
52,4
52,2
52,0
51,6
51,1
50,6
50,1
49,5
48,8
48,1
47,3
Lösung häufiger Störungen des Outdoor-EDFA JP0110OEA
Die Anzeige des EDFA zeigt die korrekte Ausgangsleistung des Pump-Lasers an, aber der gemessene Ausgangswert ist niedriger als angezeigt. Bitte überprüfen Sie die folgenden Schritte.
Überprüfen Sie das optische Messgerät. Aufgrund der hohen Ausgangsleistung des EDFA verwenden Sie bitte kein chinesisches optisches Messgerät zum Testen des EDFA; empfohlen wird ein Gerät von EXFO.
Der Ausgangsstecker ist durchgebrannt.
Der Bediener hat das Patchkabel bei eingeschalteter Stromversorgung ein- und ausgesteckt. Dadurch kann der Ausgangs-Pigtail-Stecker beschädigt werden und die Ausgangsleistung sinkt. Abhilfe schafft das Anspleißen eines neuen Pigtail-Steckers.
Manche Bediener verwenden minderwertige Patchkabel mit zu langem Faserker. Nach dem Anschließen wird der Pigtail des Pump-Laser-Ausgangs beschädigt. In diesem Fall ist der Ausgang beim ersten Test korrekt, sinkt aber beim zweiten Test. Auch hier hilft das Anspleißen eines neuen Pigtail-Steckers.
Die Wellenlänge des Eingangs weicht stark von 1550 nm ab. Dies führt zu einer niedrigeren Anzeige an beiden Ausgangsanschlüssen und im Display.
Ein zu niedriger Eingang führt ebenfalls zu einer niedrigeren Anzeige an Ausgang und Display.
Sicherheitshinweise zum Outdoor-EDFA JP0110OEA
Lesen Sie vor der Installation oder dem Betrieb sorgfältig die Bedienungsanleitung.
Der EDFA sollte nur von qualifiziertem Personal gewartet werden.
Stellen Sie vor der Installation und/oder dem Betrieb des Senders sicher, dass dieser ordnungsgemäß geerdet ist.
EDFA sind Laserprodukte der Klasse III. Die Verwendung anderer als der hier angegebenen Bedienelemente, Einstellungen und Verfahren kann zu gefährlicher Laserstrahlung führen.
Garantiebedingungen des Outdoor-EDFA JP0110OEA
Der EDFA unterliegt einer eingeschränkten Garantie von EINEM JAHR, beginnend mit dem ursprünglichen Kaufdatum. Wir bieten unseren Kunden lebenslangen technischen Support. Nach Ablauf der Garantie werden Reparaturen nur gegen Berechnung der Teile (falls erforderlich) durchgeführt. Falls das Gerät zur Reparatur eingeschickt werden muss, beachten Sie bitte vor der Rücksendung Folgendes:
Das auf dem Gehäuse angebrachte Garantiesiegel muss sich in einwandfreiem Zustand befinden.
Ein lesbares Schreiben mit Modellnummer, Seriennummer und einer Beschreibung der Störung ist beizufügen.
Verpacken Sie das Gerät in der Originalverpackung. Ist diese nicht mehr verfügbar, verwenden Sie eine Verpackung mit mindestens 7,5 cm stoßdämpfendem Material.
Rücksendungen müssen im Voraus bezahlt und versichert sein. Nachnahme und unfreie Sendungen werden nicht akzeptiert.
HINWEIS: Wir übernehmen keine Verantwortung für Schäden, die durch unsachgemäße Verpackung der zurückgesendeten Geräte entstehen.
Folgende Fälle sind von der Garantie ausgeschlossen:
Das Gerät funktioniert aufgrund von Bedienungsfehlern nicht.
Das Garantiesiegel wurde verändert, beschädigt und/oder entfernt.
Schäden durch höhere Gewalt.
Das Gerät wurde unbefugt modifiziert und/oder repariert.
Sonstige durch Bedienungsfehler verursachte Störungen.
Umrechnung der optischen Leistung
mW
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
dBm
0,0
3,0
4,8
6,0
7,0
7,8
8,5
9,0
9,5
10,0
10,4
10,8
11,1
11,5
11,8
12,0
mW
17
18
19
20
21
22
25
32
