FTTH-Hochpegel-Optikempfänger - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

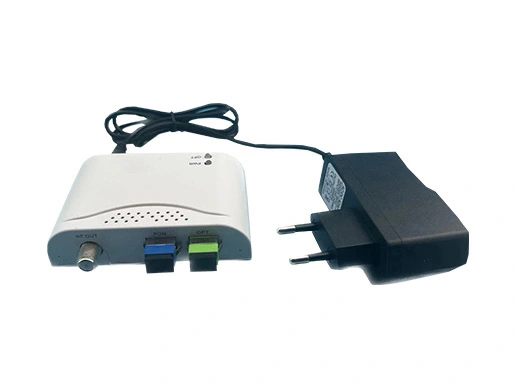

Der FTTH-Optikempfänger wurde speziell entwickelt für CATV FTTH-Netzwerk. Sein Hauptmerkmal ist der geringe Stromverbrauch, die AGC-optische Konstantpegelausgabe, das kleine Volumen und die hohe Zuverlässigkeit. Durch die Verwendung eines Aluminiumgehäuses mit integrierter optischer AGC-Schaltung, kompakter Bauweise und eines externen modularen Netzteils wird die Installation und Inbetriebnahme sehr komfortabel. Es ist ein ideales Produkt für den Aufbau von FTTH-CATV Netzwerk.

Angebot anfordern About FTTH-Hochpegel-Optikempfänger

FTTH-Hochpegel-Optikempfänger Spezifikationsdownload

Spezifikationen des FTTH High Level Optical Receiver

Artikel	Einheit	Parameter	Ergänzung
Modell		--
Optische Wellenlänge	nm	1310/1490/1550nm
Optischer Eingangsbereich	(dBm)	0~ -12	Analoges TV
Optischer Eingangsbereich	(dBm)	0~ -18	Digitales TV
Optische Ausgangsrückflussdämpfung	(dB)	≥45
Bandbreite (MHz)	MHz	47~1218
Flachheit (dB)	dB	±0,75
HF-Ausgangspegel	(dBµV)	≥78	Pin: -15~+0dBm
AGC-Regelbereich	(dBm)	0~-15
AGC-Charakteristik (dB)	dB	≤±0,5	Pin: -10~+0dBm
Ausgangsrückflussdämpfung	(dB)	≥14	47-1000MHz
Ausgangsimpedanz	(Ω)	75
MER	dB	>36	Pin: -15~+0dBm
MER	dB	>28	Pin: -22dBm
BER	dB	<1,0E-9	Pin: -15-+0dBm
BER	dB	<1,0E-9	Pin: -22dBm
CNR (dB)	dB	≥51	Pin=-2dBm
CTB (dB)	dB	≥65	Pin=-2dBm
CSO (dB)	dB	≥62	Pin=-2dBm
Stromversorgung (V)	V	+5 V DC	OR21W
Stromversorgung (V)	V	+5 V DC
Leistungsaufnahme	W	≤2 (250 mA)	+5 V DC
Betriebstemperatur	(℃)	-20~+60
Abmessungen	mm	876822

Merkmale des FTTH High Level Optical Receiver

Verwendet ein GaAs-Modul als HF-Verstärkermodul; der optische Empfangsbereich für digitale Signale kann -23 dBm und für analoge Signale -15 dBm erreichen.
AGC-Regelbereich 0~-10 dBm, der Ausgangspegel bleibt unverändert.
Niedrigverbrauchsdesign mit einem Gesamtverbrauch ≤2 W, hochzuverlässiges Schaltnetzteil mit optischer Überwachungsschaltung.
Der Ausgangspegel kann im Bereich von 0–18 dB eingestellt werden, Ausgangspegel mehr als 78 dBµV.

Bestellanleitung für den FTTH High Level Optical Receiver

W: mit WDM,
WF: mit Filter, empfängt nur 1550 nm.

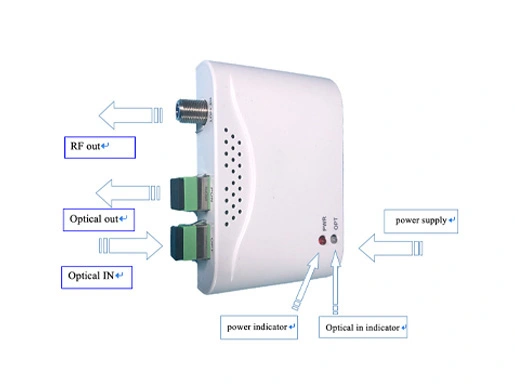

Anschlüsse: SA:SC/APC; FA:FC/APC; SP:SC/PC; FP:FC/PC, kundenspezifisch.
