FTTH Mini-Optikempfänger mit WDM

TX

FTTH  Optischer Empfänger mit WDM

-11

-AU:  SCAPC/SCUPC,  -AA: SCAPC/SCAPC;

-222

-1MF: Metrischer F-Stecker X1, -2IF: Imperialer F-Stecker X2

-33

-5E: 5Vdc Europa-Adapter,   -12C: 12Vdc China-Adapter

-4

-1~Z:  Version oder Kundennummer

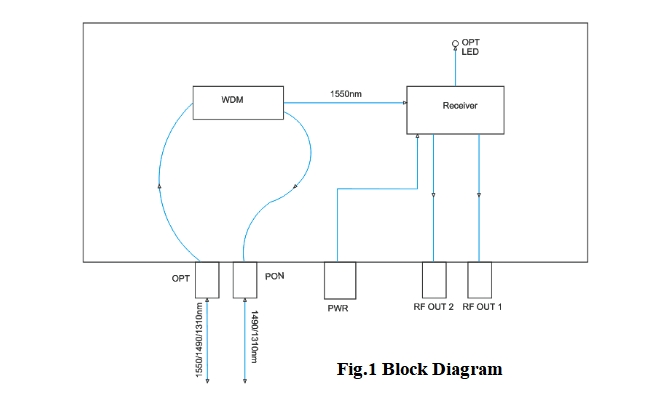

Optische Spezifikationen (Vorwärtspfad)

1

Wellenlänge

1550/1490/1310

nm

Com-Port

1490/1310

nm

Für ONT

2

3

Optischer Eingangsleistungsbereich

-18～+2

dBm

AGC-Bereich

-2～-12

dBm

4

Optische Eingangsrückflussdämpfung

≥45

dB

HF-Spezifikationen (Vorwärtspfad)

4

Bandbreite

47～1003

MHz

5

Ebenheit

±1.0

dB

47～1003MHz, bei 25 ℃

6

Steigung

0~2.0

dB

47～1003MHz, bei 25 ℃

7

Temperaturstabilität

±1.5

dB

Im Betriebstemperaturbereich (-25 ~ +65 ℃)

8

Ausgangspegel

75±2

dBuV

-15dBm optische Eingangsleistung, der analoge Kanal, pro Kanal Modulation 4,0%, am 860MHz-Punkt gemessen, bei 25℃

9

Impedanz

75

Ohm

10

Rückflussdämpfung (47～1000MHz)

≥12

dB

Bei 25 ℃

11

MER

≥30

dB

-15~-5dBm optische Eingangsleistung

≥24

dB

-20~-16, optische Eingangsleistung

12

Leistungsaufnahme

< 1.0

W

Umgebungsparameter

13

Betriebstemperatur

-25～65

℃

14

Lagertemperatur

-40～70

℃

15

Luftfeuchtigkeit bei Lagerung

≤95

％

Nicht kondensierend

Benutzerschnittstelle

16

Optischer Steckertyp

 SC/APC Eingang,

SC/PC Ausgang

SC  Optional,

Siehe Abbildung 4 und 5

17

Stromversorgung

DC5V/0.5A

Externer Adapter, Siehe Abbildung 3

18

HF-Ausgang

RG6 Stecker

Optional,

Siehe Abbildung 1 und 2

1 oder 2 Ports

19

Optische Anzeige

Leuchtet rot oder

 grün

Optische Leistung <-16dBm, rot

Optische Leistung >--16dBm, grün

Siehe Abbildung 6

20

Gehäuse

90×85×25

mm

21

Gewicht

0.15

kg
