JPXP86RRW Aktiver optischer Empfänger zu verkaufen, Preis

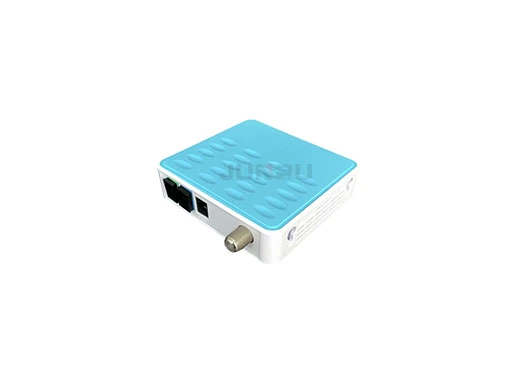

Der Knoten ist ein kompakter optischer Innenraum-Empfänger mit integriertem WDM, ausgelegt für FTTP/FTTH-Übertragungsanwendungen. Er bietet hervorragende Frequenz- und Verzerrungseigenschaften mit geringem Rauschen, hohem HF-Ausgang und niedrigem Stromverbrauch. Er ist mit einer Singlemode-Faser-Pigtail ausgestattet und in verschiedenen Anschlussvarianten erhältlich.

Angebot anfordern About JPXP86RRW Aktiver optischer Empfänger

JPXP86RRW Aktiver optischer Empfänger Spezifikationsdownload

Spezifikationen des aktiven optischen Empfängers JPXP86RRW

Position	Beschreibung	Wert	Einheit	Bedingungen / Hinweise
	Optische Spezifikationen (Vorwärtsrichtung)
1	Wellenlänge	1550/1490/1310	nm	Com-Port
1	Wellenlänge	1490/1310	nm	Für ONT
2	Optischer Eingangsleistungsbereich	-18～+2	dBm
	Optischer Eingangsleistungsbereich	-18～+2	dBm
3	AGC-Bereich	-2～-12	dBm
4	Optische Eingangsrückflussdämpfung	≥45	dB
	HF-Spezifikationen (Vorwärtsrichtung)
4	Bandbreite	47～1003	MHz
5	Flachheit	±1.0	dB	47～1003MHz, bei 25 °C
6	Steigung	0~2.0	dB	47～1003MHz, bei 25 °C
7	Temperaturstabilität	±1.5	dB	Im Betriebstemperaturbereich (-25 ~ +65 °C)
8	Ausgangspegel	75±2	dBµV	-15dBm optische Eingangsleistung, analoger Kanal, 4,0% Modulation pro Kanal, Messung bei 860MHz, bei 25 °C
9	Impedanz	75	Ohm
10	Rückflussdämpfung (47～1000MHz)	≥12	dB	Bei 25 °C
11	MER	≥30	dB	-15~-5 dBm optische Eingangsleistung
11	MER	≥24	dB	-20~-16, optische Eingangsleistung
12	Leistungsaufnahme	< 1.0	W
	Umgebungsparameter
13	Betriebstemperatur	-25～65	°C
14	Lagerungstemperatur	-40～70	°C
15	Lagerfeuchtigkeit	≤95	%	Nicht kondensierend
	Benutzerschnittstelle
16	Optischer Steckertyp	SC/APC Eingang,		SC Optional,
16	Optischer Steckertyp	SC/PC Ausgang		Siehe Abbildung 4 und 5
17	Stromversorgung	DC5V/0.5A		Externes Netzteil, siehe Abbildung 3
18	HF-Ausgang	RG6-Anschluss		Optional,
18	HF-Ausgang	1 oder 2 Ports		Siehe Abbildung 1 und 2
19	Optischer Indikator	Leuchtet rot oder		Optische Leistung <-16dBm, rot

Beschreibung des aktiven optischen Empfängers JPXP86RRW

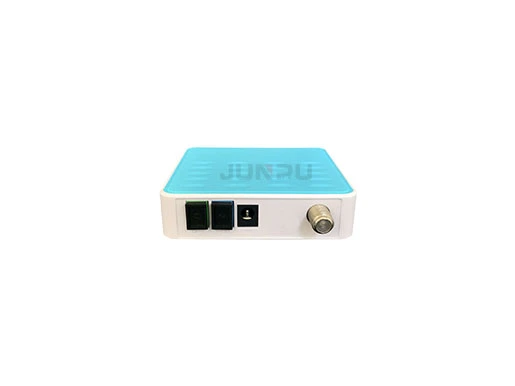

Nr.	Schnittstelle	Beschreibung
1	HF-AUSGANG	HF-AUSGANG1 F-Stecker
2	HF-AUSGANG	HF-AUSGANG2 optional
3	PWR	Netzteilanschluss
4	PON	1490/1310nm Datenschnittstelle SC/PC
5	Optischer Eingang	1550/1490/1310nm Optischer Eingang SC/APC
