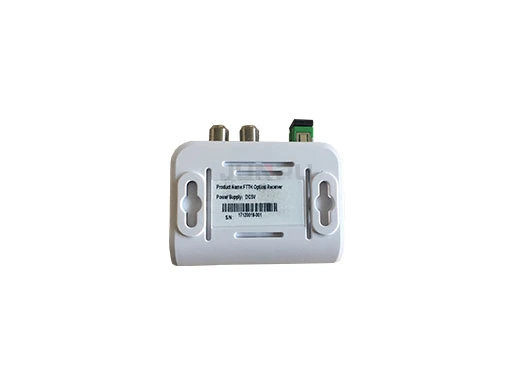

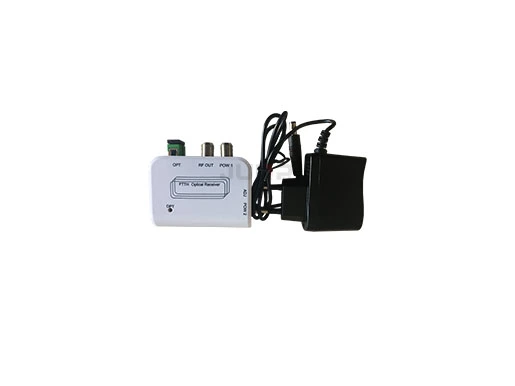

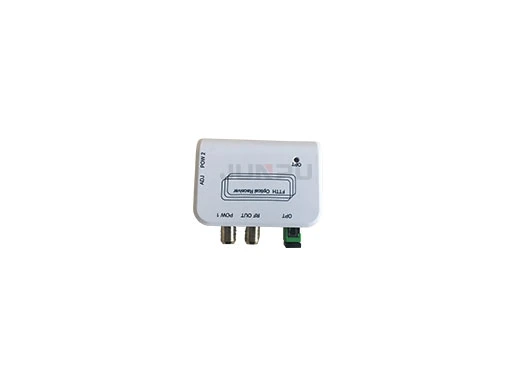

JPX86RF Aktiver optischer Empfänger zu verkaufen, Preis

JPX86RF, mit einer Betriebsbandbreite von 47~1000 MHz, ist ein leistungsarmer, leistungsstarker, kosteneffizienter Triple-Play-, FTTH-KATV-Optikempfänger, ob in analogem oder digitalem Fernsehen eingesetzt. Die Produkte verfügen über eine hochempfindliche optische Empfängerröhre und eine spezielle rauscharme Anpassungsschaltung. Der Empfang bei hoher optischer Leistung kann über den PAD-Pegel eingestellt werden, wodurch eine Begrenzung des Ausgangssignals erfolgt, sodass SR2020AW innerhalb eines großen dynamischen Bereichs der empfangenen optischen Leistung von +2 dBm bis -21 dBm hervorragende Eigenschaften aufweist.

Triple Play, Glasfaser bis ins Haus: Mit der JPX86RF können eine Menge an optischen Verstärkerleistungsressourcen eingespart werden. Für Betreiber kann dies die Kosten für den Netzaufbau erheblich senken.

Angebot anfordern About JPX86RF Aktiver optischer Empfänger

JPX86RF Aktiver optischer Empfänger Spezifikationsdownload

Spezifikationen des aktiven optischen Empfängers JPX86RF

Nr.	Beschreibung	Wert	Einheit	Bedingungen / Hinweise
1	Wellenlänge	1100～1600	nm	1550nm mit Filter
2	Optischer Leistungseingangsbereich	-20～-1	dBm	Empfohlen -18 bis -1
3	Optische Eingangsrückflussdämpfung	≥45	dB
4	Bandbreite	47～1003	MHz
5	Flachheit	±0,75	dB	47～1000MHz, bei 25 °C
6	Steigung	0~1,0	dB	47～1000MHz, bei 25 °C
7	Temperaturstabilität	±1,0	dB	Im Betriebstemperaturbereich (-25 ~ +65 °C)
8	Ausgangspegel	70±2	dBµV	-15dBm optische Eingangsleistung, pro Kanalmodulation 4,0%, gemessen am Punkt 860MHz, bei 25 °C
9	Impedanz	75	Ohm
10	Rückflussdämpfung (47～1000MHz)	≥14	dB	Bei 25 °C
11	MER	≥34	dB	-15~-4dBm optische Eingangsleistung
12	Leistungsaufnahme	< 0,8	W
13	Betriebstemperatur	-25～65	°C
14	Lagertemperatur	-40～70	°C
15	Luftfeuchtigkeit bei Lagerung	≤95	%	Nicht kondensierend
16	Optischer Steckertyp	SC/APC		FC/ST optional
17	Stromanschluss	DC5V/0,5A		Externes Netzteil
18	HF-Ausgangsanschluss	F-Stecker		2 Ausgänge optional
20	Abmessungen	74×64×27	mm
21	Gewicht	0,15	kg

Merkmale des aktiven optischen Empfängers JPX86RF

Extrem niedriges Rauschen (3,8% Modulation, -10dBm Empfang, CNR ≥ 45,3dB).
Großer dynamischer optischer Empfangsleistungsbereich: innerhalb Pin=-16, MER≥36,1dB.
Anwendbar für GPON, EPON, kompatibel mit jeder FTTx PON-Technologie.
Kann eine große Anzahl optischer Leistungsressourcen einsparen und die Netzwerkkonfigurationskosten erheblich reduzieren.
Innerhalb der Bandbreite von 47~1000MHz durchgängig hervorragende Flachheit (FL≤±0,75dB).
Metallgehäuse bietet Schutz für optoelektronische empfindliche Bauteile.
Hoher Ausgangspegel, kann von vielen Nutzern verwendet werden.
Niedriger Stromverbrauch, hohe Leistung, hohes Preis-Leistungs-Verhältnis.

Anwendung des aktiven optischen Empfängers JPX86RF

CATV FTTH
Integration der drei Netze
FTTH PON
